마이크로 나노 광섬유 자이로스코프 산업용 FOG 아날로그 출력

브랜드 이름:	Firepower
모델 번호:	FCG24D
모크:	1
가격:	1600 USD
지불 조건:	전신환
공급 능력:	100/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

출력 모드:

아날로그

커넥터:

용접 판재

방법 주축:

소비량:

≤0.7w

전원 공급:

5(±0.15)V

난보:

≤0.1' /√h(1σ)

포장 세부 사항:

Sponge+는 권투합니다

공급 능력:

100/월

강조하다:

용접 판재 광 섬유용 자이로스코프

극소 나노 광 섬유용 자이로스코프

고정밀도 광섬유 자이로

제품 설명

마이크로 나노 광섬유 회전경 고정도 저비용 FOG

1 적용 범위

이 문서는 FCG-24 마이크로 나노 광섬유 회전경 (단어로 제품) 의 사용 및 유지보수를 위한 요구 사항과 방법을 정한다.

2 참조 및 표준

GJB1649-1993 전자제품에 대한 ESD 제어 프로그램

3 정의

아무 것도 없어요

4 제품 도입

4.1 제품 개요

FCG-24 마이크로 나노 광섬유 회전경 (이제품) 은 광학과 아날로그 출력, 기계 및 전자 장치를 통합하는 각률 센서입니다.이것은 사그나크 효과에 기초합니다., 다양한 마이크로 나노 섬유 장치를 통합하고, 검출을 통해 검출 프로세스를 실현,서로 반대 방향으로 전파되는 두 개의 빛 빔에 의해 생성되는 단계 차이를 처리하고 다시 공급합니다.

이 제품은 주로 광 경로 구성 요소, 회로 구성 요소 및 구조 구성 요소로 구성되어 있습니다. 간단한 구조, 움직이는 부품, 마모 부품, 빠른 시작,작은 크기가벼운 무게 등등을 적용할 수 있습니다.

4.2 구성

이 제품은 주로 다음과 같은 구성 요소로 구성됩니다.

A) 광 경로 집합체

B) 감지 및 제어 신호 회로 보드

C) 광섬유 반지 골격, 껍질 및 기타 구조 부품

4.3 외관과 차원

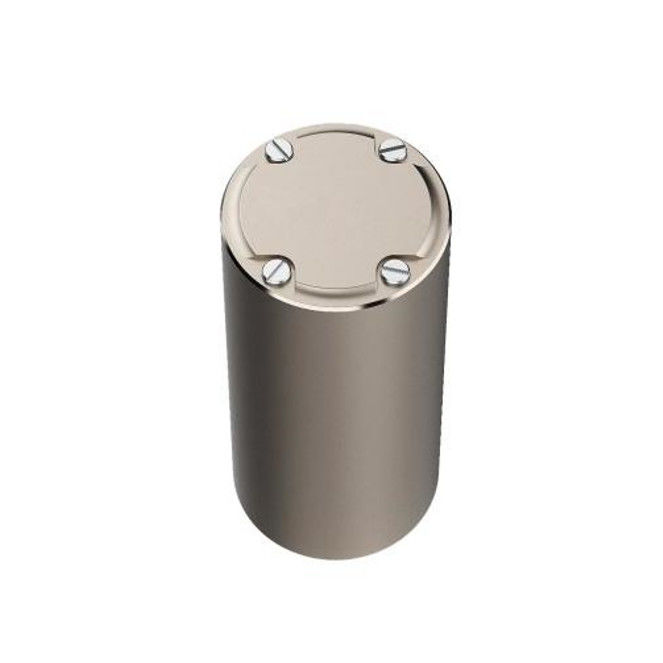

이 제품은 원통형이며 전체 크기는 φ24 mm × 40 mm입니다.

그림 1 MFOG-24 마이크로 나노 광섬유 자이로스코프의 윤곽 도면

4.4 무게

≤40g

4.5 작동 온도

-40°C~+65°C

4.6 보관 온도

-55°C~+85°C

4.7 무작위 진동

무작위 진동 수준: 20g, 주파수 범위: 20Hz ~ 2000Hz

표 1 주요 성능 매개 변수

부문	MFOG24D	단위
출력 모드	아날로그
커넥터	용접판
축	1
소비량	≤0.7	w
전원 공급	5 ((± 0.15)	V
무작위적으로 걷는 것	≤0.1	°/√h(1σ)
범위	≥ 500	°/s
편차 (10s,1σ)	≤2	°/h
편견 (알란)	≤0.2	°/h
편견 반복성 (알란)	≤0.2	°/h
규모 요인	4	mv/° /s
규모 요인 비선형성	≤1000	PPM ((1σ)
시작 시간	≤ 1	s
대역폭	450	Hz
근무 기간	-45~+70	°C
저장 온도	-55~+85	°C
진동	20~2000,0.04	Hz,g2/Hz
크기	Φ24*40	mm
무게	≤ 30	g
