높은 안정성 단일 축 광섬유 회전기, RS422 내비게이션 시스템 출력
제품 설명

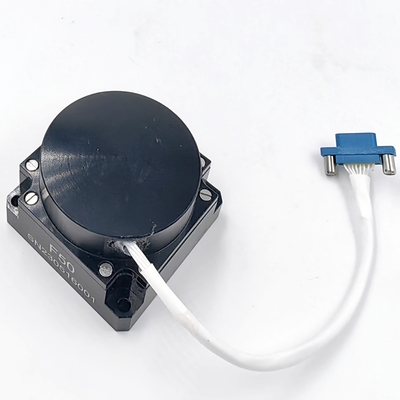

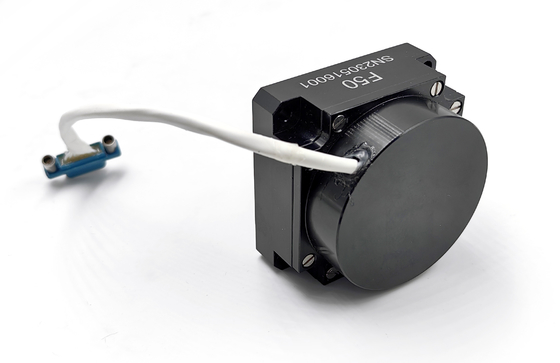

F50 단일 축 광섬유 회전경은 빛, 기계 및 전기를 통합하는 고체 상태 중도 정밀의 각도 속도 관성 센서 장치입니다.이 제품은 높은 정밀도의 특성을 가지고 있습니다., 작은 크기, 가벼운 무게, 높은 신뢰성 및 높은 비용 성능
제품의 제로 bias 안정성은 0.5°/h (10s smooth) 보다 작거나 같으며 응답 주파수 대역폭은 +5V DC 전원 공급, 전력은 4W 이하입니다.그리고 RS422 디지털 통신 방법이 채택됩니다.사용자들이 편리하게 사용할 수 있으며 전통적인 기계 자이로스코프를 대체하는 이상적인 관성 장치입니다.
응용 분야: 중간 정밀성 관성 항법 시스템, 위치 및 방향 시스템, 자세 측정 시스템, 서보 안정화 시스템 등에 적용됩니다.
구성
a) 광 경로 단위: 에르비엄 도핑 광원, 광섬유 고리, 통합 광 광 단계 변조기, 광섬유 결합기, 광 탐지기를 포함하여
(b) 회로 단위: 광원 구동 회로, 감지 및 제어 신호 회로 보드
c) 지로 구조 부품.
기술 매개 변수
| 프로젝트 | UNIT | F50A | F50B | F50C |
| 측정 범위 | /s | -500~+500 | ||
| 제로 편향 안정성 | °/h,10초 | ≤0.05 | ≤0.1 | ≤0.2 |
| 제로 편견 반복성 | °/h | ≤0.05 | ≤0.1 | ≤0.2 |
| 무작위 행진 계수 | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| 스케일 인자 비선형성 | ppm | ≤ 30 | ≤40 | ≤50 |
| 스케일 인자 반복성 | ppm | ≤ 30 | ≤40 | ≤50 |
| 스케일 인자 비대칭성 | ppm | ≤ 30 | ≤40 | ≤50 |
| 시작 시간 | S | ≤ 1 | ||
| 대역폭 | Hz | 500 | ||
| 전원 공급 | V | ±5±0.15 | ||
| 힘 | W | ≤6 | ||
| 작동 온도 | °C | -40~+70 | ||
| 저장 온도 | °C | -55~+85 | ||
| 진동 | Hz,g2/Hz | 20~2000,0.06 | ||
| 영향력 | g,ms | 3,011 | ||
| 보드율 | bps | 921600 (개인 조정 가능) | ||
| 출력 모드 | / | RS-422 | ||
| 커넥터 | / | J30J-15TJL/(개정 가능) | ||
| 전체 차원 | mm | 50*50*32 | ||
| 설치 크기 | mm | 43*43 | ||

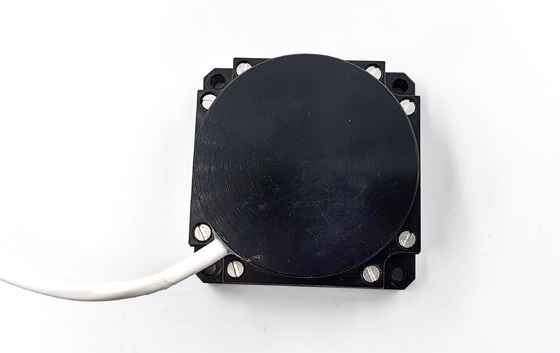

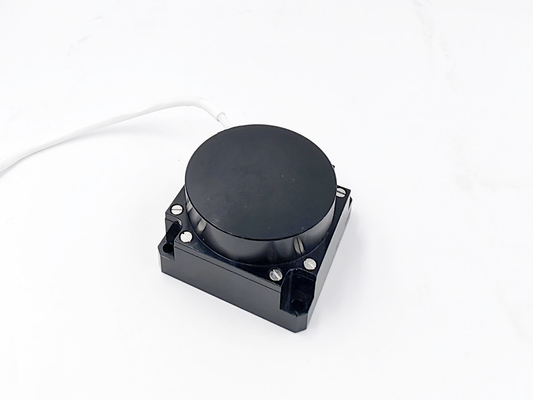

형태 및 설치 차원
전체 차원: (단위: mm)
Φ50 X 36 (OD X H)
장착면 50 X 50mm
설치 크기: 41 × 41, 4 M3 나사
무게:220±30g
