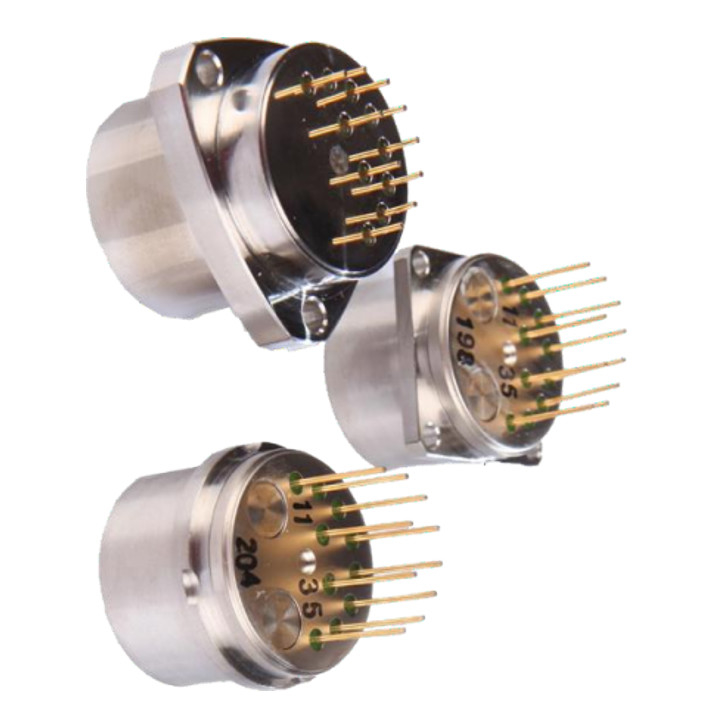

온도 감지기를 가진 항공 우주 고정밀 항해 체계 가속도계
제품 소개
ZT 시리즈 석영 플렉시블 가속도 센서는 단축 토크 피드백 가속도계입니다.검출 질량을 통해 외부 가속도 신호를 검출한 후 서보 회로를 통해 복조 및 증폭합니다.마지막으로 출력 전류 신호는 가속도 신호에 비례합니다.제품은 항공 우주 고정밀 내비게이션 시스템에 널리 사용됩니다.
성능 특성
| 전기적 특성 | |
| 작동 전압 | ±(12~18)VDC |
| 절연 저항 | 50MΩ,@50VDC |
| 전력 소비 | ≤480mw@±15VDC |
| 현재 소비 | ≤16mA@±15VDC |
| 성능 | 단위 | ||
| ZT-01 | ZT-02 | ||
| 범위 | ≥±30 | ≥±30 | g |
| 임계값(해상도) | ≤5×10-6g | ≤5×10-6g | g |
| 편견 | ≤±3 | ≤±3 | mg |
| 온도계수(-40~70℃) | ≤30 | ≤35 | μg/℃ |
| 월간 합성오차(55℃, 1σ) | ≤30 | ≤30 | μg |
| 스케일 팩터 | 1.25±0.15 | 1.25±0.15 | 잡지 |
| 온도계수(-40~70℃) | ≤40 | ≤50 | ppm/℃ |
| 월간 합성오차(55℃, 1σ) | ≤50 | ≤60 | ppm |
| 2차 비선형 계수 | ≤20 | ≤20 | μg/g2 |
| 오정렬 각도 | ≤ 0.48(100각초) | ≤ 0.48(100각초) | mrad |
| 고유진동수 | ≤800 | ≤800 | Hz |
| 대역폭 | 800~2500 | 800~2500 | Hz |
| 작동 온도 | -45～+80 | -45～+80 | ℃ |
| 품질 | ≤80 | ≤80 | 그램 |
| 환경 조건 | |
| 무작위 진동(무동력) | 8그램, (20～2000)헤르츠 |
| 충격(전원 없음) |
150g,4.5ms, 하프 사인 |
치수
