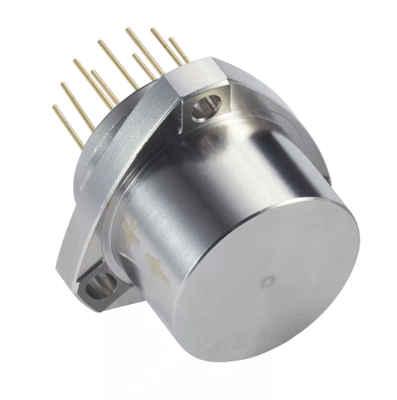

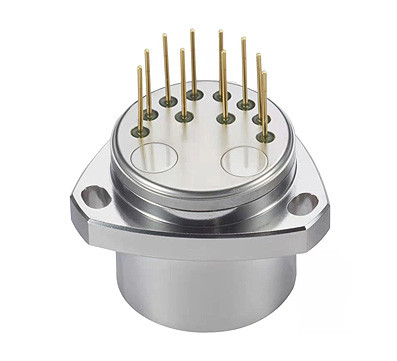

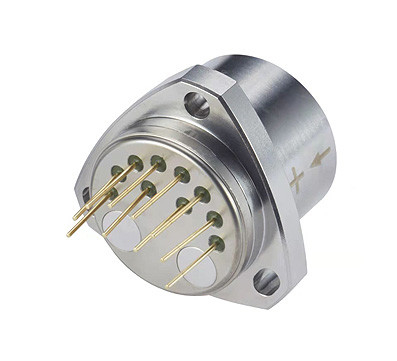

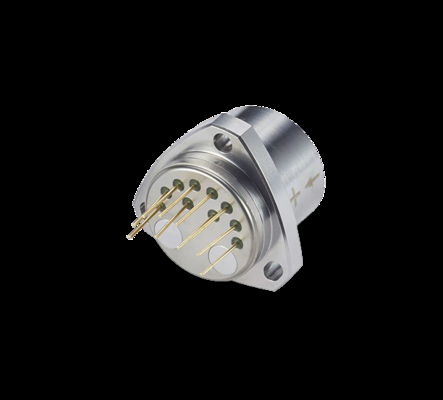

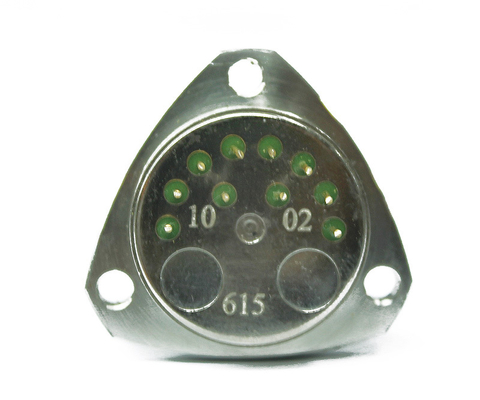

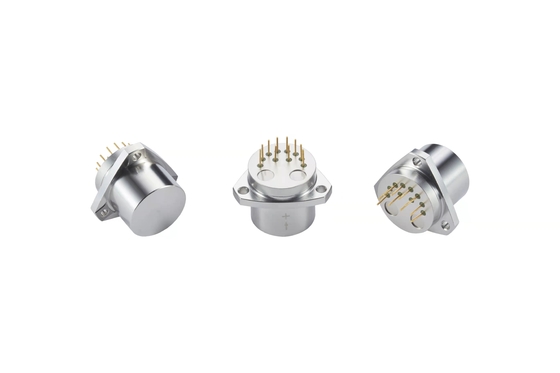

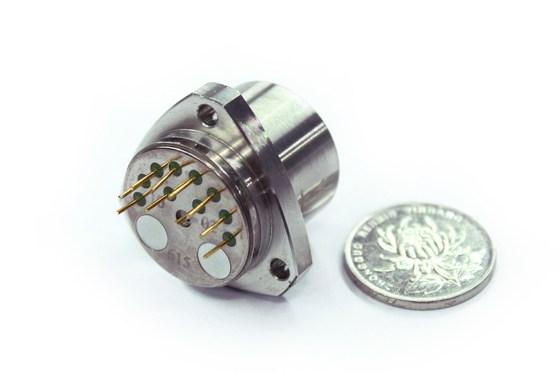

석유 및 가스 산업용 고성능 단일 축 쿼츠 가속기 진동 센서
제품 소개
AV1 시리즈 쿼츠 유연성 가속도계는 높은 정확성 가속도표입니다.환경 적응력 및 신뢰성 비용 효율적인 관성 등급 쿼츠 유연 액셀로미터.
가속도 측정기 출력 전류와 수신 힘은 선형 출력이며 사용자는 가장 높은 정확성 출력을 달성하기 위해 적절한 샘플링 저항을 선택할 수 있습니다.템페 센서가 내장되어 있습니다., 및 출력 전류는 온도와 선형적으로 변화합니다. 사용자는 온도 효과를 줄이기 위해 오차 값과 스케일 인자를 보상합니다 (선택).이 제품은 정적 및 동적 테스트를 위해 사용할 수 있으며 표준 진동 센서입니다..
성능 특성
| - 아니 | 매개 변수 | AV1-01 |
| 1 | 측정 범위 | ±50g |
| 2 | 임계 값 | 5μg |
| 3 | 오차 값 k0/k1 | ≤ ± 3mg) |
| 4 | 스케일 인수 k1 | 1.3±0.2mA/g |
| 5 | 2차 비선형 계수 K2 | ≤±20μg/g2 |
| 6 | 0g 4 h 단기 안정성 | ≤ 10μg |
| 7 | 1g 4 h 단기 안정성 | ≤ 10ppm |
| 8 | 오차 값 포괄적 반복성 σk0 (1σ,1 개월) | ≤ 10μg |
| 9 | 스케일 요인 포괄적 반복성σk1/k1 (1σ,1개월) | ≤15ppm |
| 10 | 비선형 계수 포괄적 반복성σk2/k1 ((1σ,1개월) | ≤±10 μg/g2 |
| 11 | 오차 값 온도 계수 | ≤±10 μg /oC |
| 12 | 스케일 요인 온도 계수 | ≤±20ppm /oC |
| 13 | 소음 ( 샘플링 저항은 840Ω) | ≤5mv |
| 14 | 자연 빈도 | 400~800 Hz |
| 15 | 대역폭 | 800~2500 Hz |
| 16 | 진동 | 5g ((20-2000Hz) |
| 17 | 충격 | 100g,5ms,1/2sin |
| 18 | 작동 온도 측정 범위 | -40oC~+85oC |
| 19 | 저장 온도 측정 범위 | -60~+120°C |
| 20 | 전원 공급 | ±12~±15V |
| 21 | 현재 소비 | ≤±20mA |
| 22 | 온도 센서 | 네, 아니오 두 가지 유형 |
| 23 | 크기 | F25.4X30mm |
| 24 | 무게 | ≤ 80g |
윤곽 도면
설치 요구 사항
센서의 플랜지 표면은 설치 기준 표면입니다.
주의 사항
센서는 착용 가능한 부품입니다. 조심스럽게 다루고 떨어뜨리거나 만지지 마십시오. 충격과 진동은 제품의 기술적 요구 사항을 초과해서는 안됩니다.센서는 운송 중에 안정적으로 포장되어야 합니다., 주위에는 최소 20mm의 버퍼 폼이 있어야 하며, 센서는 폼으로 고정되어야 합니다. 여러 센서가 포장되면 서로 충돌하지 않도록 해야 합니다.
전원을 켜기 전에 각 핀의 배선을 확인하여 잘못된 연결이 없어야 합니다.
제품은 원래 포장 상자에서 건조하고 통풍된 환경에서 보관합니다.
전기 정전 보호에 주의를 기울이세요.
