| 브랜드 이름: | Firepower |
| 모델 번호: | JB2-02 |
| 모크: | 1 |
| 가격: | 600~1190 |
| 지불 조건: | 전신환 |
| 공급 능력: | 500/month |

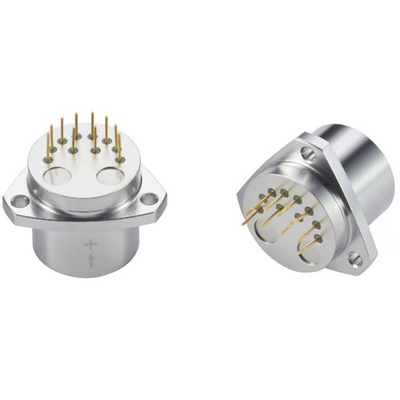

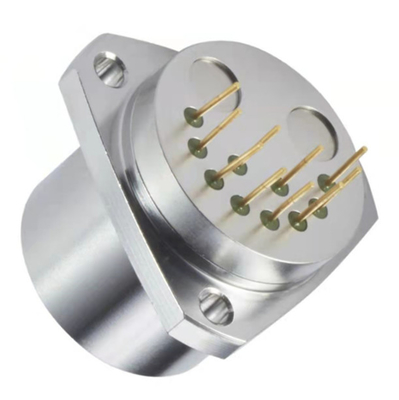

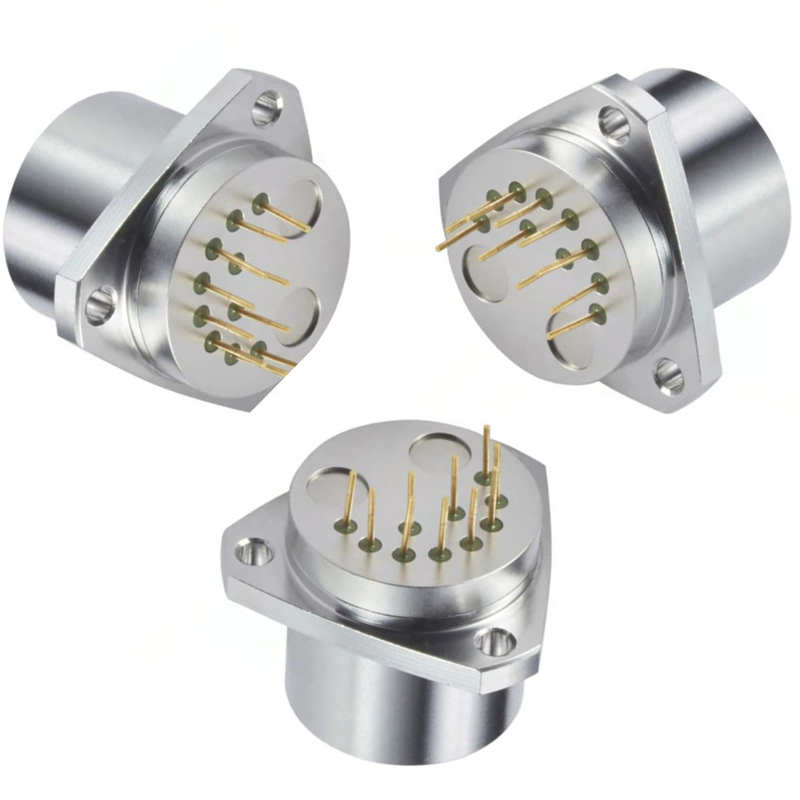

온도 센서와 유일한 석영 탄력적 센서 높은 범위(70g) 가속도계
JB2 가속도계 가족은 유일한 석영 탄력적 센서를 이용합니다. 높은 범위(70g) 가속도계는 대기권 환경에서 관성 가속의 측정을 위해 설계됩니다, 그것이 우세한 센서가 중국의 상업적이고 군 항공기 스트랩다운 관성 항법 시스템에 사용했다는 것 입니다.JB2의 장기간의 반복성과 뛰어난 신뢰성특성치는 오늘 시장에서 이용 가능한 최상의 값 관성의 등급 가속도계로 만듭니다.
JB2는 특허 받는 Q-flex& 에칭된 석영 플렉셔 지진 체계를 특징으로 합니다. 비정질 석영 표준 질량 구조는 우수한 편견과 보정 계수와 주축 정렬 보상을 제공합니다.
통합 전자공학은 양쪽 정전기와 동적 가속화 측정을 제공하는 가속 비례하는 출력 전류를 개발합니다. 적절하게 앱의 가속 범위를 위해 일정한 비율로 만들어지는 고객 공급된 출력 부하 저항기를 사용하여, 출력 전류는 전압으로 변환될 수 있습니다.
JB2는 또한 전류 출력, 내부 온도 센서를 포함합니다. 템페라처-콤프스팅 알고리즘을 적용함으로써, 편견과 보정 계수와 축 정렬 오류 성능은 극적으로 향상됩니다.
특징
1. 우수한 켜짐 반복성 성능
2. 환경적으로 울퉁불퉁합니다
3. 아날로그 출력
4. 분야 조정범위
5. 열 배상(선택)을 위한 내부 온도 센서
6. 높은 범위(70g)
성능 특성
| 아니오. | 매개 변수 | JB2-01 | JB2-02 |
| 1 | 측정 범위 | ±70g | ±70g |
| 2 | 역치 | 5μg | 5μg |
| 3 | 일탈값 k0/k1 | ≤ (±3 마그네슘) | ≤ (±5 마그네슘) |
| 4 | 보정 계수 k1 | 1.3±0.2 mA/g | 1.3±0.2 mA/g |
| 5 | 2차 비선형 coefficientK2 | ≤±20μg /g2 | ≤±30μg /g2 |
| 6 | 0g 4 Ｈ 단기간의 안정성 | ≤10 μg | ≤20 μg |
| 7 | 1g 4 Ｈ 단기간의 안정성 | ≤10 ppm | ≤20 ppm |
| 8 | 일탈값 컴프르헨시브 repeatabilityσk0 (1σ, 1 달) | ≤10 μg | ≤30 μg |
| 9 | 보정 계수 컴프르헨시브 repeatabilityσk1/k1 (1σ, 1 달) | ≤15ppm | ≤30 ppm |
| 10 | 비선형 계수 컴프르헨시브 repeatabilityσk2 / k1 (1σ, 1 달) | ≤±10 μg /g2 | ≤±20 μg /g2 |
| 11 | 일탈 발켓엠페라처 계수 | ≤±20 μg /C | ≤±30 μg /C |
| 12 | 스케일 팩터템퍼어처 계수 | ≤±20 ppm /C | ≤±30ppm /C |
| 13 | 노이즈를 내세요 (샘플링 저항이 840Ω 입니다) | ≤5mv | ≤8.4mv |
| 14 | 고유 진동수 | 400~800 Hz | 400~800 Hz |
| 15 | 대역폭 | 800~2500 Hz | 800~2500 Hz |
| 16 | 진동 | 5g(20-2000Hz) | 5g(20-2000Hz) |
| 17 | 충격 | 100g,5ms,1/2sin | 100g,5ms,1/2sin |
| 18 | 작동 온도 측정 범위 | -40-+85C | -40-+85C |
| 19 | 저장 온도 측정 범위 | -60-+120C | -60-+120C |
| 20 | 강화됩니다 | ±12~±15V | ±12~±15V |
| 21 | 전류 소모 | ≤±20mA | ≤±20mA |
| 22 | 템피 센서 | 예스 노 두 타입 | 예스 노 두 타입 |
| 23 | 사이즈 | Ф25.4X30mm | Ф25.4X30mm |
| 24 | 중량 | ≤80g | ≤80g |
애플리케이션
● 드릴링과 기울기 측정
● 항공술과 우주 항행학
● 기구와 장비
구조 도면과 인터페이스
마크 : 온도 센서는 AD590입니다, 점 10이 고전력입니다. 포인트 9는 저 소비 전력입니다. 포인트 9와 전력 접지는 한 백금 저항을 사용합니다 ; 가치는 1K 이고 열 상수는 5ppm 이하 입니다.
