| 브랜드 이름: | avic |
| 모델 번호: | F98A |
| 모크: | 1 |
| 지불 조건: | 전신환 |
| 공급 능력: | 50/month |
F98 1축 FOG 단축 섬유 자이로 센서 로우 b...
IMU용 신규 섬유 자이로, 2축 섬유 광학 자이로, 각속도 센서 가격
응용 분야: 고정밀 관성 항법 시스템, 위치 및 방향 시스템, 자세 측정 시스템, 서보 안정화 시스템 등에 적용.
특징
• 올파이버 디자인 - 긴 수명, 작은 패키지 크기, 높은 안정성 및 간섭 저항성 향상.
• 통합 섬유 편광기 - 최소 삽입 손실 및 높은 소멸비로 온도 및 기계적 충격, 강한 진동에 대한 저항성 제공.
• 신뢰할 수 있는 소형 패키지 - 모든 종류의 환경에서 작동 가능하며 민간 및 군사 분야의 광범위한 응용 분야에 이상적입니다.
• QuichLaunch 기술 - 외부 보정이 필요 없는 최소 활성화 시간.
• 최적 파장 - 동일한 구조, 크기 및 비용으로 감도를 50% 향상시킵니다.
• 노이즈 격리 및 압축 - 각도 랜덤 워크를 크게 줄입니다.
• SelfTrack 기술 - 자이로 다이내믹 레인지 향상
성능 특성
| 프로젝트 | 단위 | F98A | F98B | F98C | F98D |
| 측정 범위 | º/s | -500~+500 | -500~+500 | -500~+500 | -500~+500 |
| 영점 오프셋 안정성 | º/h | ≤ 0.008 | ≤ 0.02 | ≤ 0.05 | ≤ 0.08 |
| 영점 바이어스 반복성 | º/h | ≤0.008 | ≤ 0.02 | ≤0.05 | ≤0.08 |
| 랜덤 워크 계수 | º/√h | ≤0.0008 | ≤0.002 | ≤0.005 | ≤0.008 |
| 스케일 팩터 비선형성 | ppm | ≤ 20 | ≤ 30 | ≤ 40 | ≤ 50 |
| 스케일 팩터 반복성 | ppm | ≤ 20 | ≤ 30 | ≤ 40 | ≤ 50 |
| 스케일 팩터 비대칭 | ppm | ≤ 20 | ≤ 30 | ≤ 40 | ≤ 50 |
| 시작 시간 | s | ≤1 | |||
| 대역폭 | Hz | ＞200 | |||
| 전원 공급 장치 | V | -5,+5 | |||
| 전력 | W | ≤6 | |||
| 작동 온도 | ℃ | -40~+65 | |||
| 보관 온도 | ℃ | -45~+85 | |||
| 진동 | Hz,g2/Hz | 20～2000,0.06 | |||
| 충격 | g,ms | 30,11 | |||
| 데이터 새로 고침 속도 | Hz | 200~500 | |||
| 전송 속도 | bps | 115200~921600 | |||
| 출력 방식 | / | 브로드캐스트 (기본값) / 트리거 (사용자 정의) | |||
| 인터페이스 레벨 | / | RS-422 | |||
| 커넥터 | / | J30J-15TJL | |||
| 형상 크기 | mm | Φ98×38 | |||

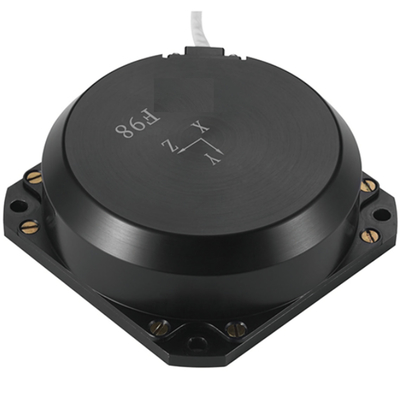

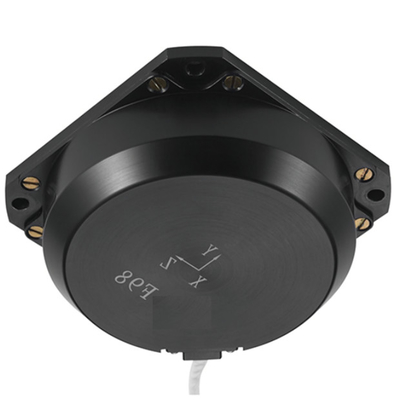

F98 단축 섬유 광학 자이로스코프는 빛, 기계 및 전기를 통합한 완전 고체 고정밀 각속도 관성 센서 장치입니다. 이 제품은 고정밀 및 고신뢰성의 특성을 가지고 있습니다.
이 제품은 0.03°/h 이하의 영점 바이어스 안정성(10초 스무딩), 응답 주파수 대역폭, ±5V DC 전원 공급 장치, 5W 미만의 전력을 가지며 사용자가 사용하기 편리한 RS422 디지털 통신 모드를 채택하여 기존 기계식 자이로스코프를 대체하는 이상적인 관성 장치입니다.
치수
