RS422 자이로 단축 각도 미터 서보 시스템 자이로

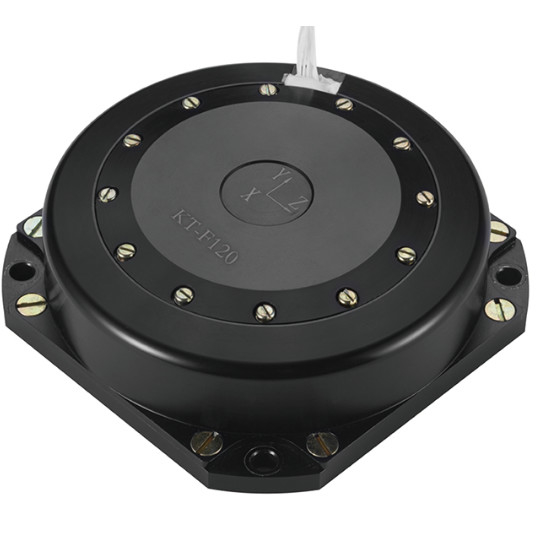

F120 단축 광섬유 자이로는 광학, 기계 및 전기를 통합한 완전 고체 상태의 고정밀 각속도 관성 센서 장치입니다. 이 제품은 고정밀도와 높은 신뢰성을 특징으로 합니다.
응용 분야:
고정밀 관성 항법 시스템,
위치 및 방향 시스템,
자세 측정 시스템,
서보 안정화 시스템
특징
• 올 파이버 디자인 - 긴 수명, 작은 패키지 크기, 높은 안정성 및 간섭 저항.
• 통합 파이버 편광기 - 최소 삽입 손실 및 높은 소멸비, 온도 및 기계적 충격, 강한 진동에 대한 저항력 제공.
• 신뢰할 수 있는 소형 패키지 - 모든 종류의 환경에서 작동 가능하며 민간 및 군사 분야의 광범위한 응용 분야에 이상적입니다.
• QuichLaunch 기술 - 외부 보정이 필요 없는 최소 활성화 시간.
• 최적 파장 - 동일한 구조, 크기 및 비용으로 감도를 50% 향상시킵니다.
• 노이즈 격리 및 압축 - 각도 랜덤 워크를 크게 줄입니다.
• SelfTrack 기술 - 자이로 동적 범위를 향상시킵니다.
성능 특성
프로젝트 | 단위 | F120A | F120B | F120C | F120D |
측정 범위 | °/s | -500~+500 | -500~+500 | -500~+500 | -500~+500 |
영점 오프셋 안정성 | °/h | ≤ 0.003 | ≤ 0.008 | ≤ 0.01 | ≤ 0.03 |
영점 바이어스 반복성 | °/h | ≤0.003 | ≤ 0.008 | ≤0.01 | ≤0.03 |
랜덤 워크 계수 | °/√h | ≤0.0004 | ≤0.0008 | ≤0.001 | ≤0.003 |
스케일 팩터 비선형성 | ppm | ≤5 | ≤10 | ≤20 | ≤ 30 |
스케일 팩터 반복성 | ppm | ≤ 5 | ≤10 | ≤20 | ≤ 30 |
스케일 팩터 비대칭 | ppm | ≤5 | ≤10 | ≤20 | ≤30 |
시작 시간 | s | ≤1 | |||
대역폭 | Hz | >100 | |||
전원 공급 장치 | V | -5,+5 | |||
전력 | W | ≤6 | |||
작동 온도 | ℃ | -40~+65 | |||
보관 온도 | ℃ | -45~+85 | |||
진동 | Hz,g2/Hz | 20~2000,0.06 | |||
충격 | g,ms | 30,11 | |||
데이터 새로 고침 속도 | Hz | 200~500 | |||
전송 속도 | bps | 115200~921600 | |||
출력 방식 | / | 브로드캐스트 (기본값) / 트리거 (사용자 정의) | |||
인터페이스 레벨 | / | RS-422 | |||
커넥터 | / | J30J-15TJL | |||
모양 크기 | mm | Φ120×39.5 |
치수
