제품 설명

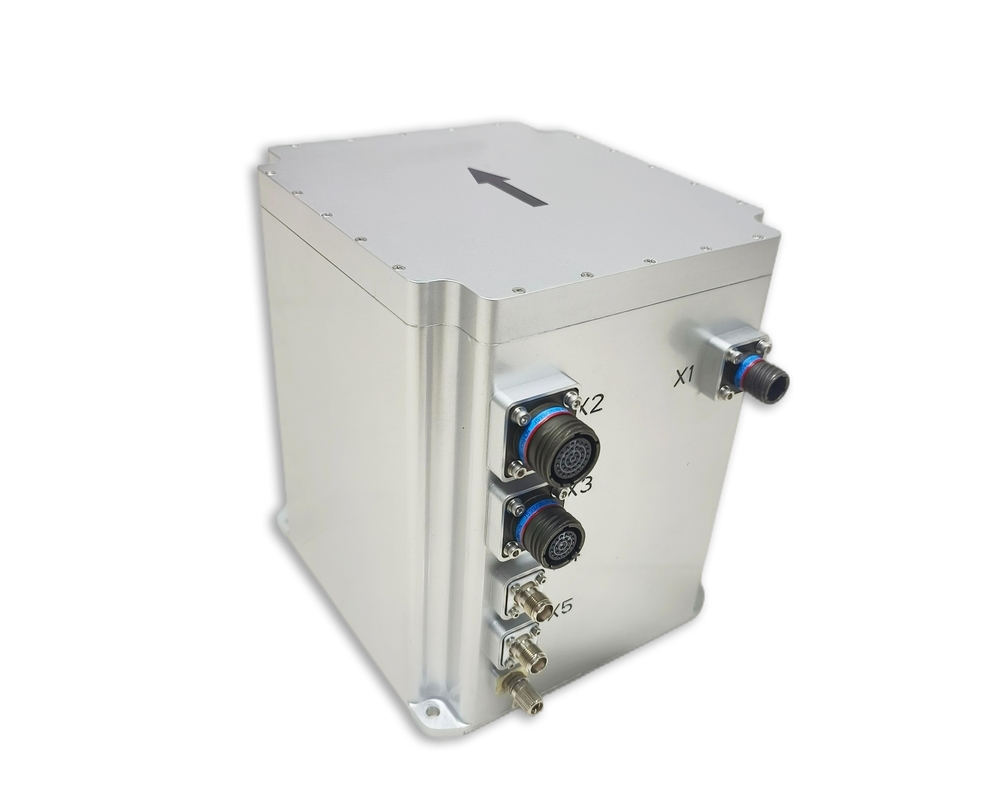

INS500광섬유 통합 내비게이션 시스템 (이하 '무력 내비게이션'이라 함) 은 고정도 폐쇄회로 광섬유 자이로스코프를 기반으로 합니다.가속도계 및 고급 GNSS 수신판, 그리고 멀티 센서 융합과 내비게이션 계산 알고리즘을 통해 실현됩니다. 그것은 고 정밀 자세, 속도,위치 및 고정밀 측정 및 제어 요구 사항을 충족시키기 위한 다른 정보그 주요 응용 분야는 다음과 같습니다:
대형 무인 이동 항공기의 참조 관성 항법 시스템
해양 나침반
탑재 위치 및 방향
고정도 이동 측정
높은 정밀성 안정 플랫폼
기술 매개 변수
|
프로젝트 |
시험 조건 |
INS500A 표시기 |
INS500B 표시기 |
|
위치 정확성 |
GNSS 유효, 단점 |
10.2m(RMS) |
10.2m(RMS) |
|
GNSS 유효, RTK |
2cm+1ppm(RMS) |
2cm+1ppm(RMS) |
|
|
위치 유지 (GNSS 장애) |
1.5nm/h(50%CEP), 5nm/2h(50%CEP) |
0.8nm/h(CEP), 30.0nm/3h(CEP) |
|
|
부문 정확성 |
자기만을 추구하는 북쪽 |
0.1 ° × sec (Lati), Lati는 위도 (RMS), 10 min |
0.06 ° × sec (Lati), 정지된 기판의 5분 정렬 0.03 ° × sec (Lati), 정지 기판의 10분 정렬 여기서 라티는 위도를 나타냅니다. |
|
코스 유지 (GNSS 장애) |
00.05°/h(RMS), 0.1°/2h(RMS) |
00.02°/h(RMS), 00.05°/3h(RMS) |
|
|
자세 정확성 |
GNSS가 유효합니다. |
00.03°(RMS) |
00.01°(RMS) |
|
자세 유지 (GNSS 장애) |
00.02°/h(RMS), 00.06°/2h(RMS) |
00.01°/h(RMS), 00.03°/3h(RMS) |
|
|
속도 정확성 |
GNSS 유효, 단점 L1/L2 |
0.1m/s(RMS) |
0.1m/s(RMS) |
|
속도 유지 (GNSS 장애) |
2m/s/h(RMS), 5m/s/2h(RMS) |
0.8m/s/h(RMS), 3m/s/3h(RMS) |
|
|
광섬유 자이로스코프 |
측정 범위 |
±400°/s |
±400°/s |
|
제로 편향 안정성 |
≤0.02°/h |
≤0.01°/h |
|
|
쿼츠 유연성 가속해 가이드 |
측정 범위 |
±20g |
±20g |
|
제로 편향 안정성 |
≤ 50μg (평균 10초) |
≤ 20μg (평균 10초) |
|
|
통신 인터페이스 |
RS422 |
노선 6 보드 속도 9.6 kbps ~ 921.6 kbps, 기본 115.2k bps 주파수 최대 1000Hz (무료 데이터), 기본 200Hz
|
|
|
RS232 |
노선 1 보드 속도 9.6 kbps ~ 921.6 kbps, 기본 115.2k bps 주파수 최대 1000Hz (무료 데이터), 기본 200Hz |
||
|
전기적 특성 |
전압 |
24∙36VDC |
|
|
전력 소비 |
≤ 30W |
||
|
구조적 특성 |
크기 |
199mm × 180mm × 219.5mm |
|
|
무게 |
6.5kg |
≤ 7.5kg (항공이 아닌 경우) ≤ 6.5kg (항공용으로 선택) |
|
|
사용 환경 |
작동 온도 |
-40°C~+60°C |
|
|
저장 온도 |
-45°C~+65°C |
||
|
진동 (압축) |
5~2000Hz,60.06g |
||
|
충격 (충격 흡수) |
30g,11ms |
||
|
신뢰성 |
수명 |
> 15년 |
|
|
연속 작업 시간 |
>24시간 |
||
윤곽 그림
