제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
관성 항법 시스템
Created with Pixso.

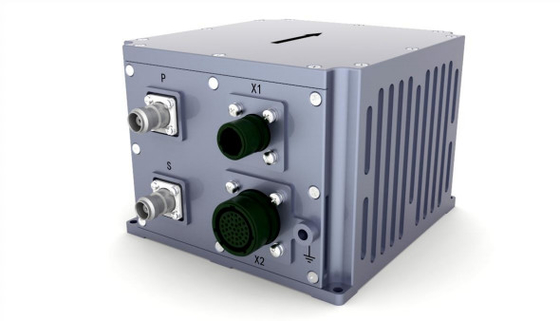

높은 방향 정확도 0.1° GNSS 해상 항해를 위한 통합 관성 항법 시스템

높은 방향 정확도 0.1° GNSS 해상 항해를 위한 통합 관성 항법 시스템

브랜드 이름: FIREPOWER
모델 번호: INS500D
모크: 1
가격: 7000$
지불 조건: L/C,T/T,Western 통합
공급 능력: 500/월
자세한 정보
원래 장소:
중국
방향 정확도:
0.1'
태도 정확도:
0.02 ° (RMS)
수평속도 정확성:
0.1m/s
지로 범위:
±400°/s
자이로 제로 바이어스 안정성:
≤0.3°/h
Acc 범위:
±16g
Acc Zero Bias 안정성:
≤50ug
전력 공급원:
9-36V
무게:
≤2kg
통신 인터페이스:
PPS, 이벤트, RS232, RS422, CAN
포장 세부 사항:
sponge+box
공급 능력:
500/월
강조하다:

0.1° GNSS 통합 관점 항법 시스템

,

해양 항해를 위한 관성 항법 시스템

제품 설명

제품 설명


INS500D 광섬유 통합 항법 시스템은 비용 효율적인 해결책입니다. 그것은 닫힌 루프 광섬유 자이로스코프, 가속도 측정기,그리고 고급 GNSS 수신판멀티 센서 융합과 고급 내비게이션 계산 알고리즘을 통해 자세, 방향,중~고정도의 이동 측정 시스템과 대규모 UAV 응용 프로그램에서 위치 정보.


이 시스템은 이너셜/위성 통합 내비게이션 모드와 순수 이너셜 모드를 지원합니다.


관성/위성 통합 항법 모드:
이 모드에서는 GNSS 수신기가 수신된 위성 위치 정보를 통합 내비게이션을 위해 활용합니다. 그것은 운반자의 피치, 롤, 코스, 위치, 속도와 같은 정보를 출력 할 수 있습니다.,시그널 손실의 경우 관성적 수단으로 계산된 위치, 속도 및 자세 데이터를 출력합니다. 피치 및 롤 측정은 정확합니다.또한 단기 코스 유지 기능이 있습니다., 단기 미터 수준 위치 정확성과 함께. 추가로, 통합 내비게이션 모드에서, 후처리 소프트웨어가 사용할 수 있는 후처리 정보를 제공 할 수 있습니다.


순수 관성 모드:
순수 관성 모드가 시작되면 (전력 켜기 이후 GPS 융합이 발생하지 않았다는 것을 의미합니다. 이전 융합 후 잠금을 잃으면 통합 내비게이션 모드로 돌아갑니다.)시스템이 정확한 자세 측정 기능을 제공합니다.. 그것은 피치, 롤, 방향 데이터를 출력 할 수 있습니다. 게다가, 순수 관성 모드에서, 시스템은 정적 북쪽을 찾을 수 있습니다.


기술 매개 변수

매개 변수

기술 지표

위치 정확성

단점 (RMS)

10.2m

RTK (RMS)

2cm+1ppm

잠금 손실

정확성 (CEP)

1.8nm/h

2 ‰ D, 여기서 D는 이동된 거리 (선택, DVL 또는 오도미터 조합)

주행 (RMS)



자기 북쪽 탐색 정확성

0.1 ° × sec (Lati), 정지 기지의 10분 정렬; 여기서 Lati는 위도를 나타냅니다.

잠금 손실 유지 정확도

0.1°/h

자세 (RMS)

GNSS가 유효합니다.

00.02°

잠금 손실 유지 정확도

00.05°/h

수평속도 정확성 (RMS)

단점 L1/L2

0.1m/s

GNSS가 유효하지 않습니다

2m/s/h

네비게이션 데이터 주파수

200Hz

자이로스코프

범위

400°/s

제로 편향 안정성

0.3°/h

스케일 인자 비선형성

50ppm

각형 무작위 걸음

00.02°/ √hr

가속계

범위

16g

제로 편향 안정성

50ug5

스케일 인자 비선형성



100ppm

속도 무작위 걷기

00.01m/s/ √hr

물리적 차원 및 전기적 특성

전체 차원

138.5mm × 136.5mm × 102mm

무게

2.0kg (케이블 없이)

입력 전압

12~36VDC

전력 소비

< 24W (정정 상태)

저장

16G

환경 지표

작동 온도

-40°C~+60°C

저장 온도

-45°C~+70°C

무작위 진동

60.06g, 20Hz~2000Hz

MTBF

3시간

인터페이스 특성

PPS, EVENT, RS232, RS422, CAN (선택)

100m 네트워크 포트

안테나 커넥터 (TNC)

바퀴 속도 센서 인터페이스


윤곽 그림

높은 방향 정확도 0.1° GNSS 해상 항해를 위한 통합 관성 항법 시스템 0
