| 브랜드 이름: | Firepower |
| 모델 번호: | 3OG-100 |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 500/month |
1제품 개요
3축 통합 광섬유 회전경 (FOG, Fiber Optic Gyroscope) 은 광적 간섭 원리에 기반한 고정도 각속도 센서이다.그것은 광섬유 반지를 따라 빛의 전파와 정밀한 자세 정보를 출력 생성 Sagnac 효과를 측정하여 각속도를 감지전통적인 기계 자이로스코프에 비해, FOG는 마찰이 없고, 오래 사용되며, 높은 정밀도와 충격에 저항한다는 장점이 있습니다.현대 관성 항법 및 자세 측정 시스템의 핵심 구성 요소로.

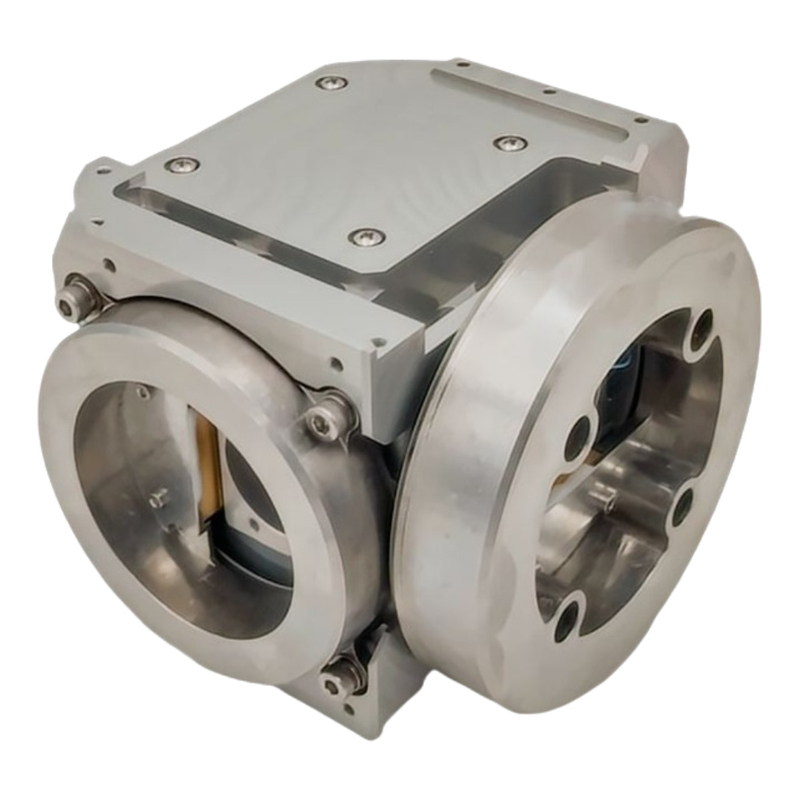

통합된 3축 설계는 자이로스코프가 동시다발적으로 X, Y, Z 방향으로 각속도를 측정할 수 있다는 것을 의미합니다.시스템 통합을 단순화하고 자세 측정 정확도를 향상, 항공우주, 항해, 로봇, 정밀 측정 및 기타 분야에서 널리 사용됩니다.
2구조 구성

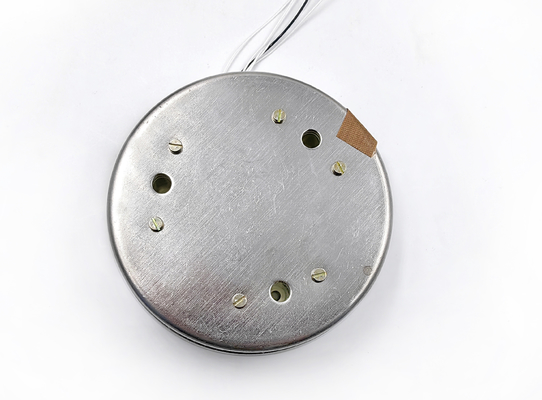

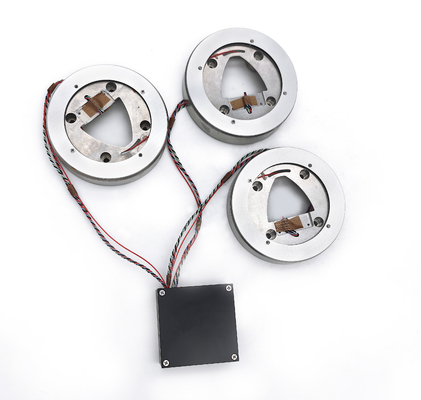

광섬유 자이로코어 센서는 사그나크 효과를 기반으로 각속도를 측정하는 광섬유 자이로스코프의 핵심 구성 요소입니다.신호 처리 및 제어 모듈을 조절합니다., 광적 신호를 디모듀레이션, 증폭 및 디지털화하고 고정도 각속도 데이터를 출력합니다.
3파라미터
| 계열번호 | 테스트 항목 | 단위 | 기술 요구 사항 |
| 1 | 시작 시간 | s | 3 |
| 2 | 제로 위치 | (°) /h | ≤0.3 |
| 3 | 방온 (동온) 에서 변함없는 안정성 | (°) /h |
≤ 0.006 (10초 평평화) ≤ 0.002 (100s 평평화) |
| 4 |
온도 변화와 함께 제로 편향 안정성 (1 °C/min 변동 온도, 100 s 매끄럽다) |
(°) /h | ≤0.008 |
| 5 | 제로 편견 반복성 | (°) /h | ≤0.002 |
| 6 | 제로 편견 민감도 | (°) / h/g | ≤0.003 |
| 7 | 무작위 행진 계수 | (o) /h1/2 | ≤0.0002 |
| 8 | 스케일 인자 비선형성 | ppm | ≤5 |
| 9 | 스케일 인자 비대칭성 | ppm | ≤2 |
| 10 | 스케일 인자 반복성 | ppm | ≤5 |
| 11 | 임계 | (°) /h | ≤0.002 |
| 12 | 결의 | (°) /h | ≤0.002 |
| 13 | 대역폭 | Hz | ≥200 |
| 14 | 작동 온도 | °C | -45+70 |
| 15 | 저장 온도 | °C | -55+80 |
| 16 | 동적 범위 | (°) /s | ±300 |
| 17 | 공급 전압 | V | +5 |
| 18 | 정상 온도 평형 상태 전력 소비 | W | ≤4.5 |
| 19 | 완전 온도 평형 상태 전력 소비 | W | ≤ 8 |
| 20 | 즉시 전류를 시작 | A | <2 |
4생산 환경
