전술급 3축 고정도 광섬유 가이로스코프 관성 내비게이션 센서

브랜드 이름:	FIREPOWER
모델 번호:	3OG-40M
모크:	1
가격:	협상 가능
지불 조건:	L/C, T/T
공급 능력:	500/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

측정 범위:

±500/±800°/s

제로 바이어스 안정성:

≤0.3°/h

제로 바이어스 반복성:

≤0.3°/h

스케일 팩터 비선형성:

≤50ppm

대역폭:

≥200Hz

제로 바이어스 감도:

≤0.07°/h/Gs

포장 세부 사항:

sponge+box

공급 능력:

500/월

강조하다:

관성 내비게이션 센서 광섬유 자이로스코프

3축 광섬유 회전경

고 정밀도 광 섬유용 자이로스코프

제품 설명

전술급 3축 고정도 광섬유 가이로스코프 관성 내비게이션 센서

제품 설명

3OG-40M는 광학 사그나크 효과에 기반한 고정도 관성 각속 센서로, 민감한 축을 따라 움직이는 플랫폼의 각속도를 측정하도록 설계되었습니다.이 장치의 핵심은 첨단 광섬유 반지입니다., 각속도 감지 단위 역할을 합니다.
디지털 클로즈 루프 탐지 회로를 사용하여 시계 방향으로 전파되는 빛파와 시계 반대 방향으로 전파되는 빛파 사이의 간섭으로 인해 발생하는 광 경로 차이를 추출합니다.이 광경 경로 차이, 외부 각속도에 의해 유도, 정확하게 광섬유 반지에 의해 감지됩니다. 정교한 피드백 제어 시스템은 이 신호를 전압 출력으로 변환실시간 변조 및 변조 해제를 가능하게 하는.
이 첨단 닫힌 루프 제어 메커니즘을 통해 3OG-40M는 뛰어난 안정성과 신뢰성으로 고정도의 각속도 검출을 달성합니다.이것은 정확한 관성 측정이 필요한 응용 프로그램에 이상적입니다항공우주, 국방 및 산업 분야에서 내비게이션, 안정화 및 모션 제어 시스템과 같이.

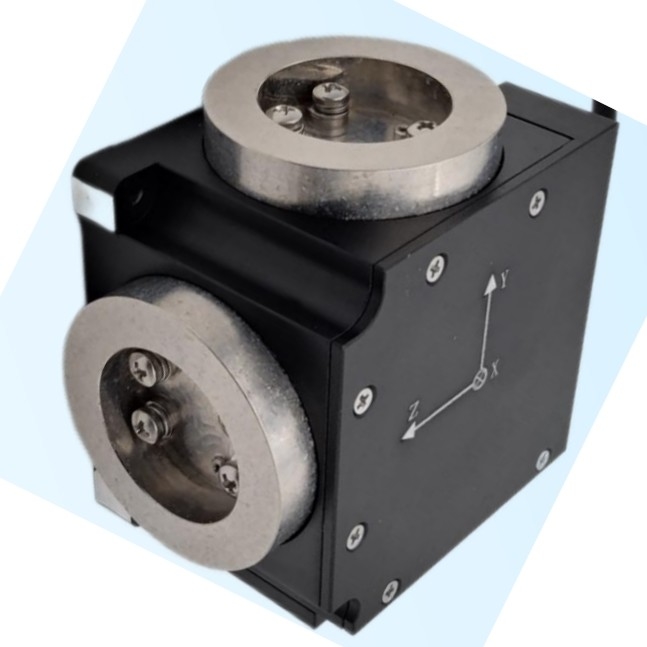

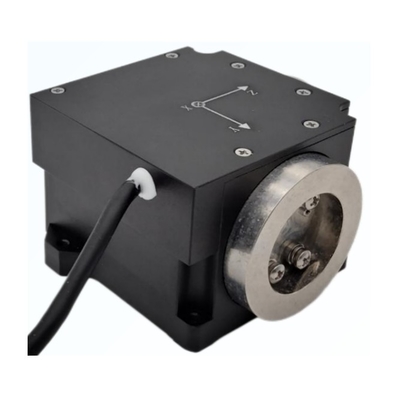

세부 정보 이미지

기술 매개 변수

연쇄 번호	테스트 항목	단위	3OG-40	3OG-40M	3OG-56
1	전체 차원	mm	71.5×71.5×45
2	시작 시간	S	3	3	3
3	제로 위치	(°) /h	≤ 1	≤ 1	≤ 1
4	0편향 안정성 방 온도 (동속 온도)	(°) /h	≤0.08 (~10초)	≤0.3 (<10초)	≤1 (±10) 세
6	제로 편견 반복성	(°) /h	≤0.08	≤0.3	≤ 1
7	제로 편견 민감도	(°) / h/g	≤0.05	≤0.07	≤0.1
8	무작위적으로 걷는 것 계수	() / h1/2	≤0.01	≤0.01	≤0.05
9	스케일 인자 비선형성	ppm	≤20	≤50	≤100
10	스케일 인자 비대칭성	ppm	≤10	≤ 30	≤50
11	스케일 인자 반복성	ppm	≤20	≤50	≤100
12	임계	(°) /h	≤0.05	≤0.05	≤0.08
13	결의	(°) /h	≤0.05	≤0.05	≤0.05
14	대역폭	Hz	≥200	≥200	≥200
15	작동 온도	°C	-45+70	-45+70	-45+70
16	저장 온도	°C	-55+80	-55+80	-55+80
17	동적 범위	(°) /s	±500/±800	±500/±800	±500/±1000
18	공급 전압	V	+5	+5	+5
19	정지 상태 전력 소비	W	≤4	≤4	≤4
20	전체 온도 일정 국가 전력 소비	W	≤ 8	≤ 8	≤ 8
21	즉시 시작 전류	A	<2	<2	<2
