| 브랜드 이름: | Firepower |
| 모델 번호: | INS500D |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 500/월 |
1. 개요

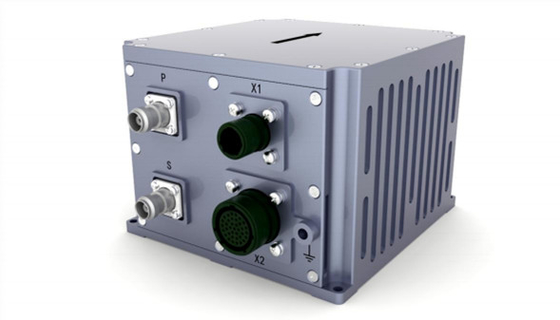

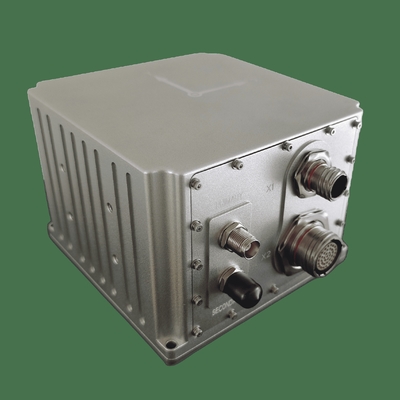

광섬유 통합 내비게이션 시스템 (SNC500D) 은 폐쇄 회로 광섬유 자이로스코프, 가속도 측정기 및 고가의 GNSS 수신판을 기반으로 고비용 성능을 갖습니다.그리고 다중 센서 융합과 내비게이션 계산 알고리즘을 통해 자세의 정확한 측정 요구 사항을 충족합니다., 방향, 위치 및 중등 및 고 정밀 이동 측정 시스템 및 큰 UAV의 응용 분야에 대한 기타 정보.
2성과 지수
| 매개 변수 | 기술 지표 | |
| 위치 정확성 | 단점 (RMS) | 10.2m |
| RTK (RMS) | 2cm+1ppm | |
| 잠금 손실 정확성 (CEP) |
100m/10min 0.5nm/30min 1.5nm/h 2 ‰ D, 여기서 D는 이동된 거리 (선택, DVL 또는 오도미터 조합) |
|
| 주행 (RMS) |
자기 북쪽 탐색 정확성 |
0.05 ° × sec (Lati), 정지 기지의 10분 정렬; 여기서 Lati는 위도를 나타냅니다. |
| 잠금 손실 유지 정확도 | 0.1°/h | |
| 자세 (RMS) | GNSS가 유효합니다. | 00.02° |
| 잠금 손실 유지 정확도 | 00.05°/h | |
| 수평속도 정확성 (RMS) | 단점 L1/L2 | 0.1m/s |
| GNSS가 유효하지 않습니다 | 2m/s/h | |
| 네비게이션 데이터 주파수 | 200Hz | |
| 자이로스코프 | 범위 | 400°/s |
| 제로 편향 안정성 | 00.05°/h | |
| 스케일 인자 비선형성 | 50ppm | |
| 각형 무작위 걸음 | 00.02°/ √hr | |
| 가속계 | 범위 | 16g |
| 제로 편향 안정성 | 50g | |
| 스케일 인자 비선형성 | 100ppm | |
| 속도 무작위 걷기 | 00.01m/s/ √hr | |
| 물리적 차원 및 전기적 특성 | 전체 차원 | 138.5mm × 136.5mm × 102mm |
| 무게 | 2.0kg (케이블 없이) | |
| 입력 전압 | 12~36VDC | |
| 전력 소비 | < 24W (정정 상태) | |
| 저장 | 16G | |
| 환경 지표 | 작동 온도 | -40°C~+60°C |
| 저장 온도 | -45°C~+70°C | |
| 무작위 진동 | 60.06g, 20Hz~2000Hz | |
| MTBF | 3시간 | |
| 인터페이스 특성 | PPS, EVENT, RS232, RS422, CAN (선택) | |
| 100m 네트워크 포트 | ||
| 안테나 커넥터 (TNC) | ||
| 바퀴 속도 센서 인터페이스 | ||
3전체 차원
