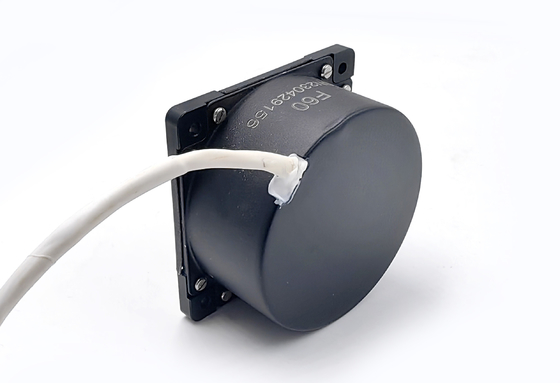

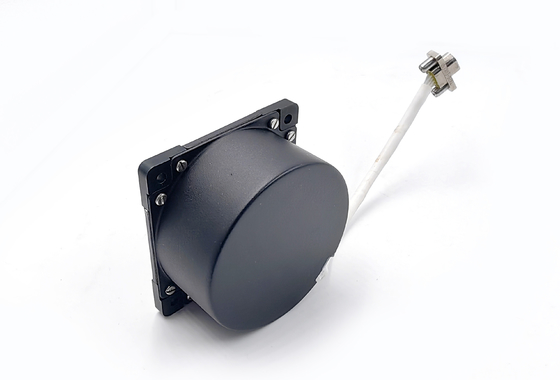

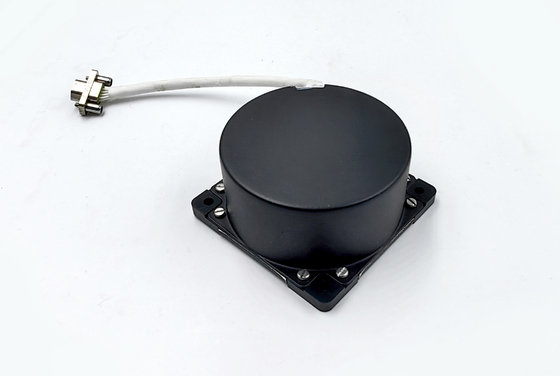

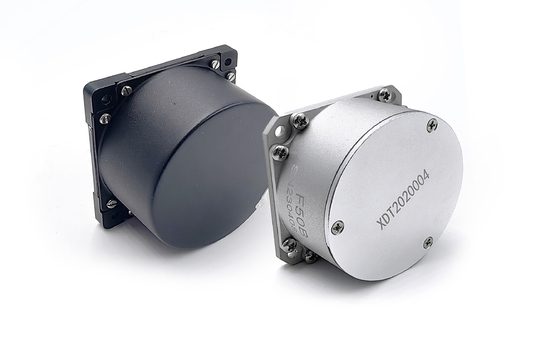

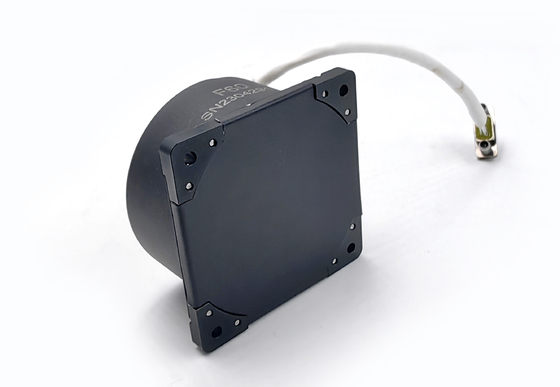

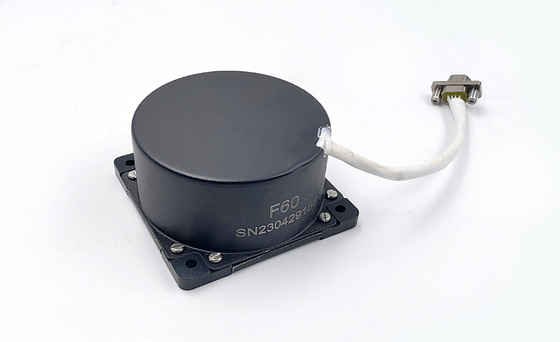

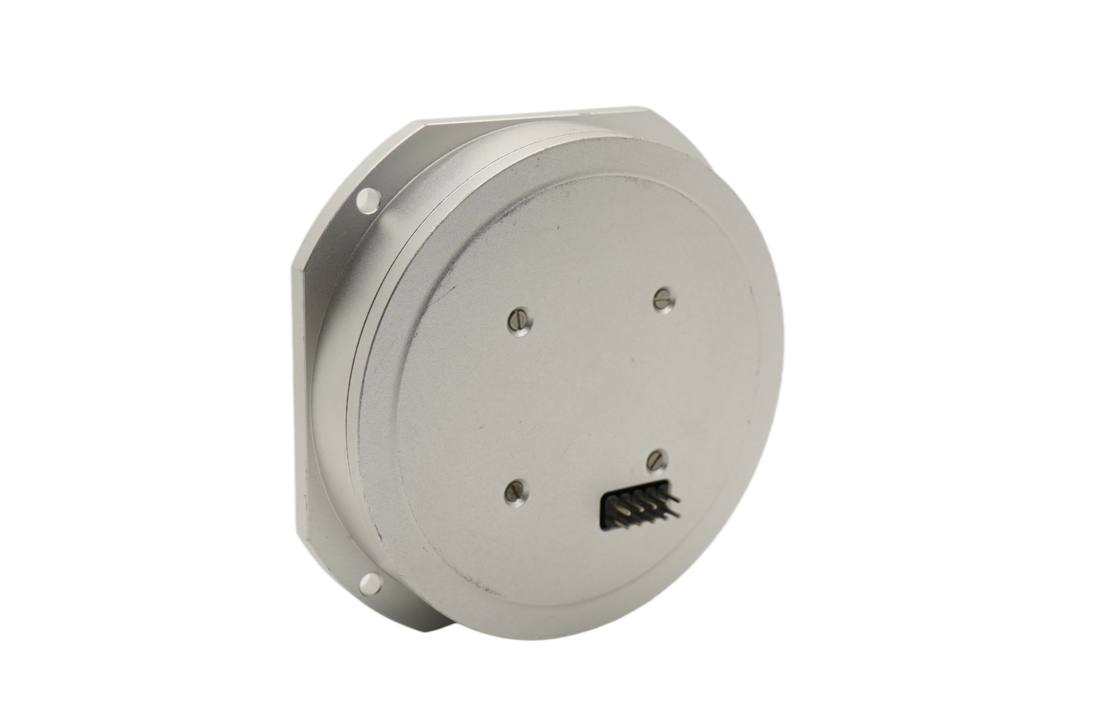

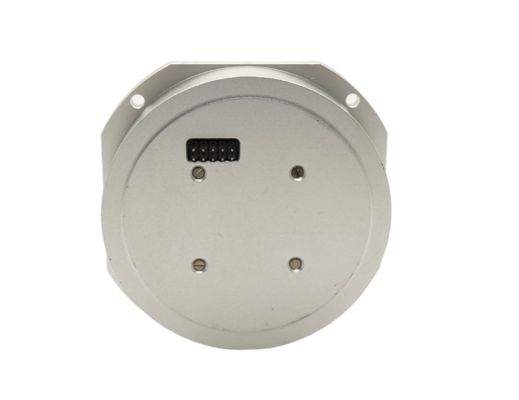

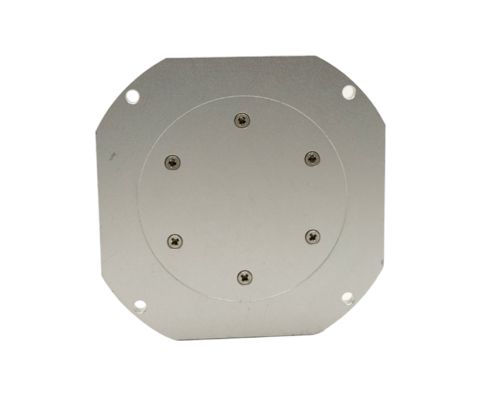

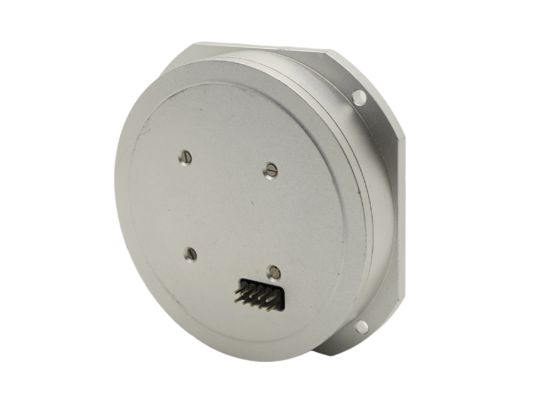

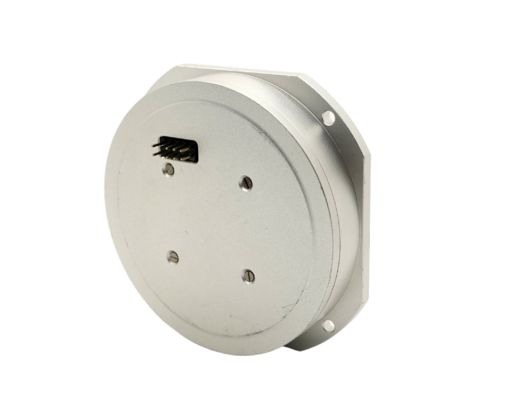

디지털 클로즈 루프 모드 광섬유 자이로스코프 낮은 제로 비아스 안정성

브랜드 이름:	Firepower
Model Number:	F70A
MOQ:	1 PC
가격:	US$3,150.00~3,250.00
지불 조건:	T/T
공급 능력:	달 당 500 PC

상세 정보

제품 설명

상세 정보

원래 장소:

중국 선전

인증:

측정 범위:

±400~±800°/초

제로 바이어스 안정성:

≤0.05°/h, 10초

제로 바이어스 반복성:

≤0.05°/h

랜덤 워크 계수:

≤0.005°/√시간

스케일 팩터 비선형성:

≤50ppm

보정 계수 반복성:

≤50ppm

스케일 인자 비대칭:

≤50ppm

시작 시간:

≤1s

대역폭:

500Hz

전원 공급:

±5±0.15V

힘:

6W 이하

작동 온도:

-40~+70°c

저장 온도:

-55~+85°C

진동:

20~2000Hz, 0.06g²/Hz

영향:

30g, 11ms

전송 속도:

921600(사용자 정의 가능)bps

출력 모드:

RS-422

커넥터:

J30J-15TJL/(맞춤형)

윤곽치수:

70mm*70mm*30mm

설치:

62mm*62mm

포장 세부 사항:

스폰지와 상자

공급 능력:

달 당 500 PC

강조하다:

낮은 제로 비아스 광섬유 자이로스코프

클로즈 루프 광섬유 자이로스코프

클로즈 루프 광섬유 자이로

제품 설명

기본 정보

모델 번호

F70

셰프 크기를 측정

싱글

정확도 수준

00.05도/시간

IP 등급

IP67

인증

맞춤형

측정 범위

800°C/S

편향성 안정성

00.05도/시간

무작위 걷는 계수

00.005°/H

전원 공급

보드율

115200~921600Hz

운송 패키지

스폰지 와 상자

사양

70mm × 70mm × 32mm

HS 코드

9031809090

생산용량

500/달

제품 설명

대역폭 광섬유 고정도 자이로스코프 짧은 활성화 시간

광섬유 자이로스코프는 각율에 민감한 섬유 센서의 일종입니다. 그것의 기본 작동 원리는 Sagnac 효과를 사용하는 것입니다.광원으로부터 방출되는 빛파는 빔 스플리터에 의해 둘로 나뉘어집니다., 빛의 두 빔은 각각 앞과 뒤로 방향으로 될 것입니다. 시계 반대 방향으로 이동하고 빔 스플리터로 돌아가

제품 구조와 특징
자이로스코프 구조는 전형적인 광섬유 고리 구조 설계 계획을 채택하고 소형화 통합 설계, 구조 안정성 (충격 및 진동 저항성),반공명, 구조적 대칭성, 설치 용이성 및 열 설계 (온도 특성) 및 기타 측면이 고려되었으며 기존 회전기의 구조가 최적화되고 설계되었습니다.

주요 회전기 매개 변수
비선형성 척도 인자: ≤50ppm (1σ)
스케일 인자 비대칭: ≤50ppm (1σ)
스케일 요인 반복성: ≤50ppm (1σ)
동적 범위:±300°/s
0편향 안정성: ≤0.05°/h (1σ)
제로 편향 반복성: ≤0.05°/h (1σ)
무작위 행진 계수: ≤0005°/√h
대역폭: ≥200Hz
무게: ≤250g

인터페이스

노드 번호	정의	언급
1	+5V	+5V 전력 입력
2	+5V	+5V 전력 입력
3	-5V	-5V 전력 입력
4	-5V	-5V 전력 입력
5	±5VGND	전력 지상 (참고: 지로 셸에 연결되어서는 안 됩니다)
6	±5VGND	전력 지상 (참고: 지로 셸에 연결되어서는 안 됩니다)
7	T+	지로 출력 신호+
18	T-	지로 출력 신호...
나머지	비활성화
