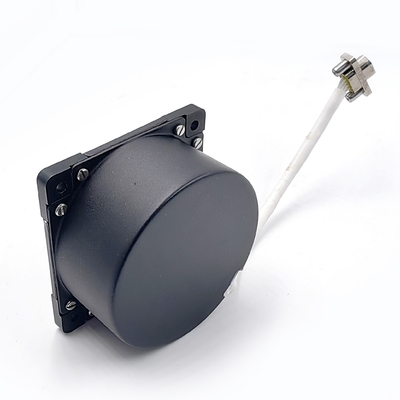

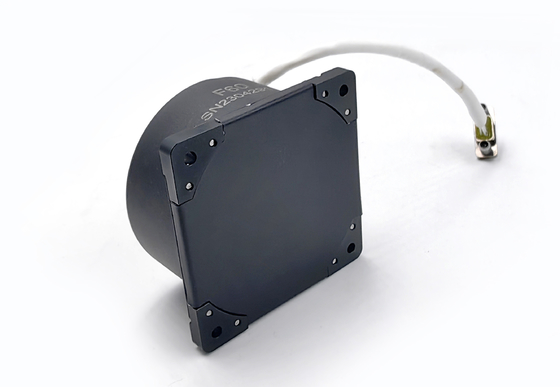

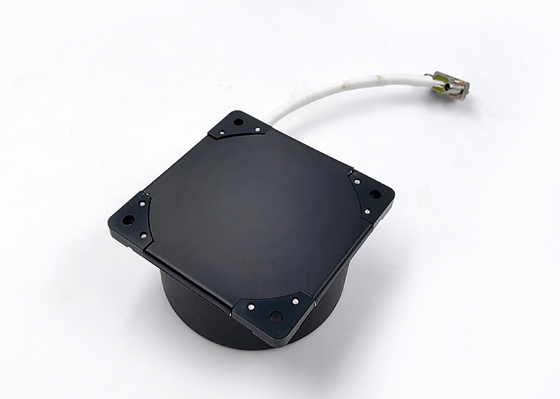

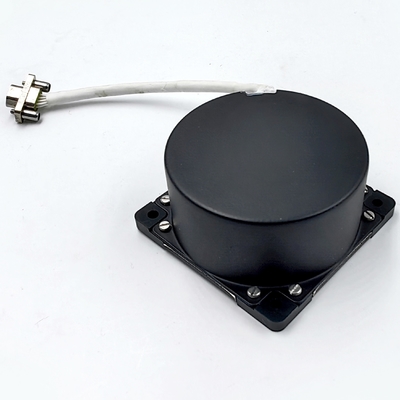

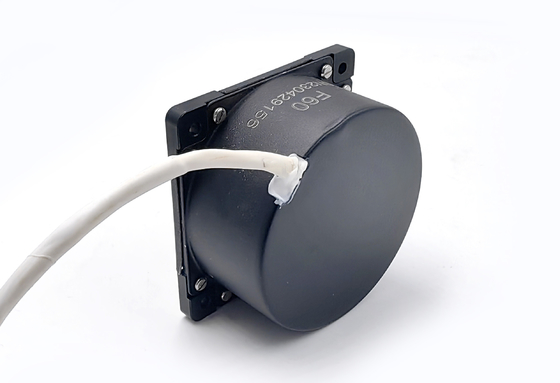

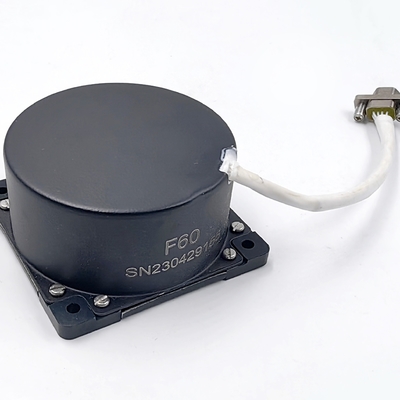

작은 크기의 클로즈 루프 광섬유 자이로스코프 제로 편향 안정성 0.2~0.8°/

브랜드 이름:	Firepower
모델 번호:	F60A
모크:	1 PC
가격:	US$2,500.00-3,500.00
지불 조건:	L/C, T/T
공급 능력:	달 당 500 PC

자세한 정보

제품 설명

자세한 정보

원래 장소:

첸젠, 중국

인증:

측정 중:

±400~±800(선택)

제로 바이어스 안정성:

≤ 0.05°/h, 10초

제로 바이어스 반복성:

≤ 0.05°/h

랜덤 워크 계수:

≤0.006o/√h

스케일 팩터 비선형성:

≤50ppm

보정 계수 반복성:

≤50ppm

스케일 인자 비대칭:

≤50ppm

시작 시간:

≤1s

대역폭:

500Hz

전원 공급:

±5±0.15V

힘:

6W 이하

작동 온도:

-40~+70°c

저장 온도:

-55~+85°C

진동:

20~2000Hz, 0.06g²/Hz

영향:

30g, 11ms

전송 속도:

921600 (개정 가능) bps

출력 모드:

RS-422

커넥터:

J30J-15TJL/(맞춤형)

윤곽치수:

60mm*60mm*32mm

설비 면적:

52mm*52mm

포장 세부 사항:

스폰지와 상자

공급 능력:

달 당 500 PC

강조하다:

작은 크기의 광섬유 자이로스코프

Close-Loop Fiber Optic Gyroscope

제품 설명

기본 정보

모델 번호

F60

셰프 크기를 측정

싱글

정확도 수준

≤0.05°/H

IP 등급

IP67

인증

맞춤형

비선형 규모 인자

<50ppm (1시그마)

스케일 인자 비대칭

<50ppm

스케일 인자 반복성

<50ppm

동적 범위

300도/S

0편향 안정성

<0.05°C/H (1시그마)

대역폭

> 200Hz

운송 패키지

스폰지 와 상자

사양

70mm × 70mm × 32mm

HS 코드

9031809090

생산용량

500/달

제품 설명

단일 축 광학 사그나크 효과 회전성 각률 안개 회전경

이 문서는 FOG-60 광섬유 자이로스코프 (단어: 제품) 의 사용 및 유지보수 요구 사항과 방법을 정합니다.
제품 도입
1 제품 작동 원리, 기능 및 적용 범위
1.1 작동 방식 이 제품은 광학 사그나크 효과에 기반한 관성 각속도 센서이며, 제품의 민감 축을 따라 운반기의 각속도를 측정하는 데 사용됩니다.제품의 각률 감지 단위는 광섬유 반지입니다., 그리고 디지털 클로즈 루프 검출 회로가 채택되어 외부 물리적 각률에 의해 발생하는 시계 방향으로 전파되는 빛과 시계 반대 방향으로 전파되는 빛의 광 경로 차이를 추출합니다.광섬유 반기로 감지되는동시에, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 기능 이 제품은 광학 각속도 감지 장치와 신호 감지 장치로 구성되어 있으며, 단축 각량 증가 정보와 내부 온도 정보를 제공합니다.
1.3 적용 범위 제품은 주로 중정밀의 관성 항법 시스템, 위치 및 방향 시스템 및 서보 안정화 시스템과 같은 애플리케이션에 적합합니다.
2 구성 제품의 주요 구성 요소는 다음과 같습니다: a) 광 경로 단위는 SLD 광원, 광섬유 리, 통합 광 단계 조절기,광섬유 결합기 및 광 감지기b) 회로 단위는 광원 구동 회로와 감지 및 제어 신호 회로판으로 구성됩니다.
3 외관 및 설치 차원 전체 차원 (mm): (60 ± 0.1) × (60 ± 0.1) × (31 ± 0.1) (L × W × H); 설치 차원 (mm): (50 ± 0.1) × (50 ± 0.1) (L × W), Φ3.2mm × 4,

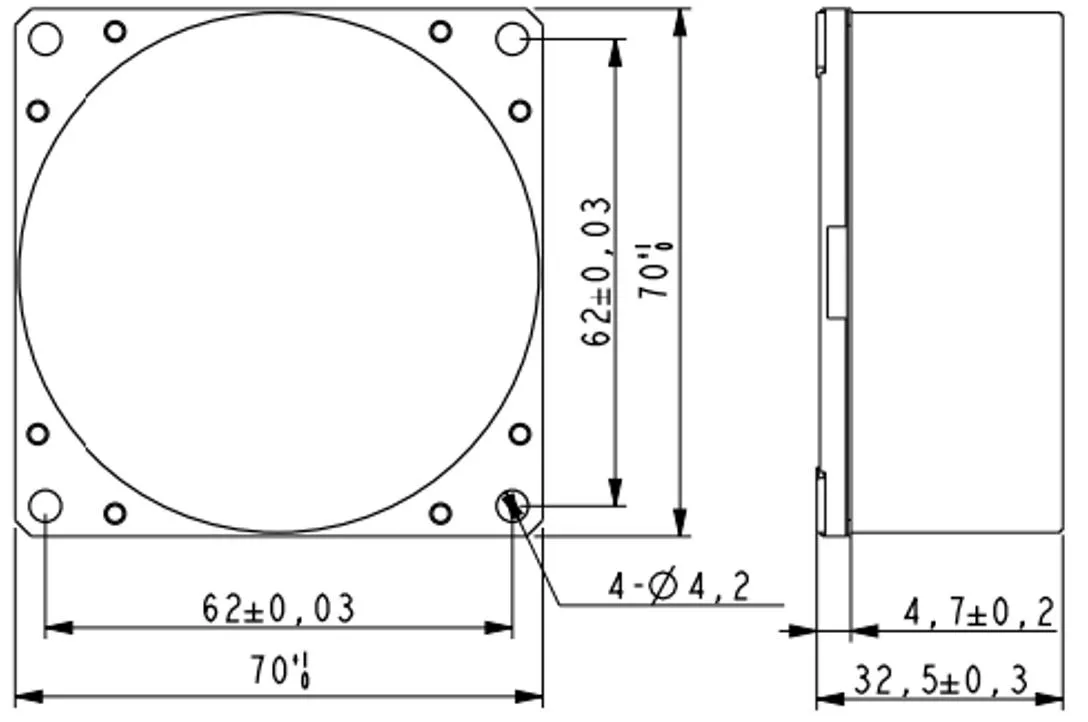

그림 1과 같이

작은 크기의 클로즈 루프 광섬유 자이로스코프 제로 편향 안정성 0.2~0.8°/ 0

작은 크기의 클로즈 루프 광섬유 자이로스코프 제로 편향 안정성 0.2~0.8°/ 0

주요 성능
매개 변수 자세한 내용은 제품의 주요 성능 매개 변수를 참조하십시오.
표 1 주요 성능 매개 변수

계열번호	테스트 항목	단위	기술 요구 사항
1	전체 차원	mm	60×60×31
2	시작 시간	s	5
3	제로 편향 안정성 (10 s 평평화, 1σ)	o/h	≤0.1
4	제로 편견 반복성	o/h	≤0.1
5	무작위 행진 계수	o/h1/2	≤0.01
6	스케일 인자 비선형성	ppm	≤50
7	스케일 인자 반복성	ppm	≤50
8	작동 온도	oC	-40~+700
9	저장 온도	oC	-50~+70
10	동적 범위	(°) /s	±1000
11	공급 전압	V	+5
12	평형 상태 전력 소비	W	<4

전력 요구 사항

계열번호	이름	요청
1	전원 공급의 정확성	± 5%
2	전력 파동 (Vpp)	20mV
3	공급 전류	> 1.5A

전기 연결 인터페이스

핵심점 번호	정의	의견
1	+5V	전원 공급 입력
2	GND	전력 지상
3	--	예약
4	RXD+	지로 디퍼셜 정렬 및 수정
5	TXD+	지로 RS422 출력 양성
6	+5V	전원 공급 입력
7	GND	전력 지상
8	RXD-	지로차등 게이트 음
9	TXD-	제로 RS422 출력 음
