클로즈 루프 광섬유 자이로스코프 고 정밀성 관성각률 센서

브랜드 이름:	Firepower
모델 번호:	F50A
모크:	1 PC
가격:	US$2,800.00~3,000.00
지불 조건:	L/C,T/T
공급 능력:	달 당 100 PC

자세한 정보

제품 설명

자세한 정보

원래 장소:

첸젠, 중국

인증:

측정 범위:

-500~+500°/초

제로 바이어스 안정성:

≤0.05°/h, 10초

제로 바이어스 반복성:

≤0.05°/h

랜덤 워크 계수:

≤0.006°/√h

스케일 팩터 비선형성:

≤30ppm

보정 계수 반복성:

≤30ppm

스케일 인자 비대칭:

≤30ppm

시작 시간:

≤1s

대역폭:

500Hz

전원 공급:

±5±0.15V

힘:

6W 이하

작동 온도:

-40~+70°c

저장 온도:

-55~+85°C

진동:

20~2000Hz, 0.06g²/Hz

영향:

30g, 11ms

전송 속도:

921600 (개정 가능) bps

출력 모드:

RS-422

커넥터:

J30J-15TJL/(맞춤형)

윤곽치수:

50mm*50mm*32

설비 면적:

43mm*43mm

포장 세부 사항:

스폰지와 상자

공급 능력:

달 당 100 PC

강조하다:

관성 각속도 센서

고 정밀도 광 섬유용 자이로스코프

클로즈 루프 광섬유 자이로스코프

제품 설명

폐쇄 루프 광섬유 자이로스코프 고정밀 관성 각속도 센서

기술 사양

측정 범위	-500~+500°/s
영점 바이어스 안정성	≤0.05°/h, 10s
영점 바이어스 반복성	≤0.05°/h
랜덤 워크 계수	≤0.006°/√h
스케일 팩터 비선형성	≤30ppm
스케일 팩터 반복성	≤30ppm
스케일 팩터 비대칭성	≤30ppm
시작 시간	≤1s
대역폭	500Hz
전원 공급 장치	±5±0.15V
전력	≤6W
작동 온도	-40~+70°C
보관 온도	-55~+85°C
진동	20~2000Hz, 0.06g²/Hz
충격	30g, 11ms
전송 속도	921600(맞춤형)bps
출력 모드	RS-422
커넥터	J30J-15TJL/(맞춤형)
전체 치수	50mm50mm32
설치 치수	43mm*43mm

제품 개요

이 제품은 광학 Sagnac 효과를 기반으로 하는 관성 각속도 센서로, 제품의 감지 축을 따라 캐리어의 각속도를 측정하는 데 사용됩니다. 제품의 각속도 감지 장치는 광섬유 링이며, 외부 물리적 각속도로 인해 시계 방향 및 반시계 방향으로 전파되는 빛의 광학 경로 차이를 추출하기 위해 디지털 폐쇄 루프 감지 회로가 채택됩니다. 이 광학 경로 차이는 광섬유 링에 의해 감지되며, 동시에 광학 경로 차이 신호에서 변환된 전압 신호는 폐쇄 루프 피드백 및 제어를 거쳐 신호의 변조 및 복조가 실현되고, 각속도 신호 감지의 목적이 달성됩니다.

기능성

이 제품은 광학 각속도 감지 장치와 신호 감지 장치로 구성되어 단일 축 각도 증분 정보와 내부 온도 정보를 제공합니다.

응용 분야

이 제품은 주로 중정밀 관성 항법 시스템, 위치 및 방향 시스템, 서보 안정화 시스템과 같은 응용 분야에 적합합니다.

구성 요소

광학 경로 구성 요소
감지 및 제어 신호 회로 기판
광섬유 링 골격, 쉘 및 기타 구조 부품

치수

전체 치수(mm): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (L × W × H)
설치 치수(mm): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2mm × 4

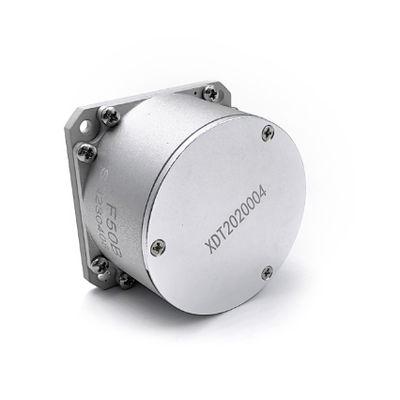

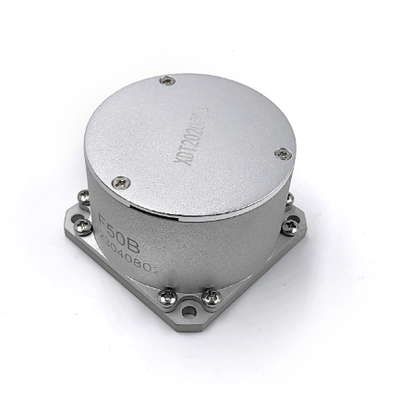

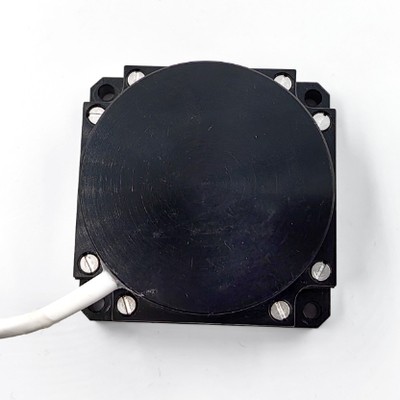

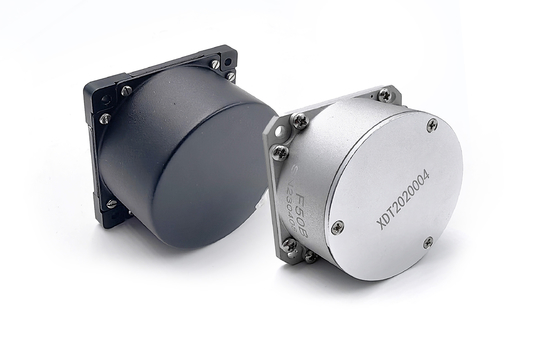

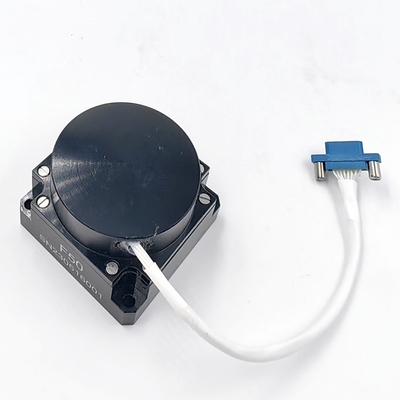

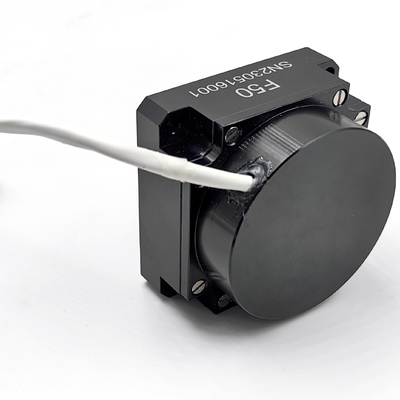

제품 이미지

전기 인터페이스

코어 포인트 번호	정의	설명
1	+5V	전원 공급 장치 입력
2	GND	전원 접지
3	--	예약됨
4	RXD+	자이로 차동 정렬 및 보정
5	TXD+	자이로 RS422 출력 양수
6	+5V	전원 공급 장치 입력
7	GND	전원 접지
8	RXD-	자이로 차동 게이팅 음수
9	TXD-	자이로 RS422 출력 음수
