| 브랜드 이름: | Firepower |
| Model Number: | KT-EX 9-1 |
| MOQ: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T |

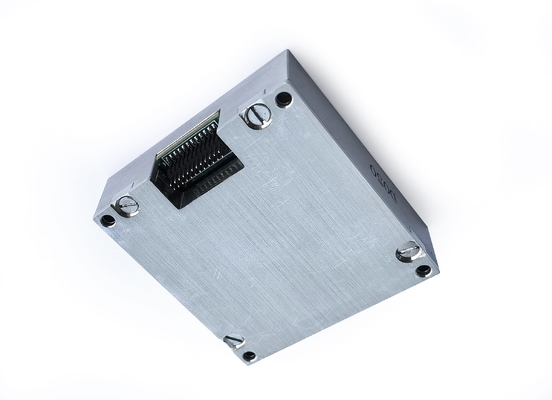

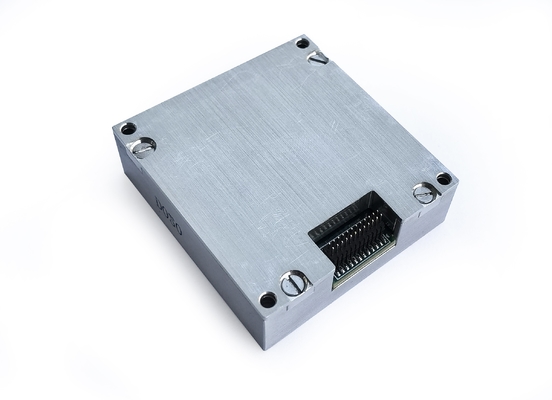

반 간섭KT-EX 9-1 내장된 3축 자이로스코프와 함께 IMU 관성 내비게이션 센서
제품 설명
의KT-EX 9-1 관성 측정 단위는 내장 3축 자이로스코프와 3축 가속도계를 갖춘 완전한 관성 시스템으로, 3축 각속도를 측정하는데 사용됩니다.운반기의 가속도 및 다른 매개 변수, 그리고 오류 보상 (온도 보상, 설비 오차 각도 보상, 비선형 보상 등) 후 데이터를 출력합니다.통신 프로토콜에 따라 SPI를 통해.
주요 매개 변수
| 매개 변수 | 시험 조건 | 최소 값 | 전형적 값 | 최대 값 | 단위 | |
| 자이로 | 동적 측정 범위 | ±500 | o/s | |||
| 비아스 불안정성 | 알란 변동이 | 0.3 | o/h | |||
| 편향성 안정성 | 1s 매끄럽고, RMS, | 10 | o/h | |||
| 전체 온도 범위에서의 편차 | -40 oC ~ 85 oC, 10 s 평평화, RMS | 0.005 | o/s | |||
| 무작위적으로 걷는 것 | 1b | 0.15 | o/√h | |||
| 오차 반복성 | 1b | 10 | o/h | |||
| 출력 소음 | 필터링 없이 RMS | 0.05 | o/s | |||
| 스케일 인자 반복성 | 1b | 0.01 | % | |||
| 스케일 인자 비선형성 | 1b | 0.01 | % | |||
| 규모 요인 | FS=450o/s, 32비트 | 2621440 | LSB/°/초 | |||
| 대역폭 (-3dB) | 250 | Hz | ||||
| 크로스 커플링 | 0.1 | % | ||||
| 가속 감수성 | 1 | °/h/g | ||||
| 진동 교정 효과 | 0.5 | °/h/g2 | ||||
| 공명 주파수 | 12k | Hz | ||||
| 가속계 | 동적 측정 범위 | ±20 | g | |||
| 편향성 안정성 | 알란 변동 | 2 | ug | |||
| 전체 온도 범위에서의 편차 | -40 oC ~ 85 oC, 10 s 평평화, RMS | 1 | mg | |||
| 무작위적으로 걷는 것 | 1b | 0.029 | m/s/√h | |||
| 오차 반복성 | 1b | 5 | mg | |||
| 출력 소음 | 필터링 없이 RMS | 0.5 | mg | |||
| 스케일 인자 반복성 | 1b | 0.1 | % | |||
| 스케일 인자 비선형성 | FS=20g | 0.1 | %FS | |||
| 규모 요인 | ±20, 32비트 | 65536000 | g/LSB | |||
| 대역폭 (-3dB) | 250 | Hz | ||||
| 크로스 커플링 | 0.1 | % | ||||
| 온도 | 규모 요인 | 0.0125 | °C/LSB | |||
| 통신 인터페이스 | 1방향 SPI | 시계 주파수를 입력합니다. | 8 | 15 | MHz | |
| 전기적 특성 | 전압 | 직류 | 3.3 ± 10% | V | ||
| 전력 소비 | 1 | 1.5 | W | |||
| 리플 | P-P | 48±2 | 100 | mV | ||
| 사용 환경 | 작동 온도 | 확장 가능 | -40 | 85 | oC | |
| 저장 온도 | -55 | 85 | oC | |||
| 진동 | 10~2000Hz,60.06g | |||||
| 영향력 | 1000g,00.1ms | |||||
윤곽 도면
주요 응용 분야
포장 및 운송
