| 브랜드 이름: | Firepower |
| 모델 번호: | MGZ332HC |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 500/월 |

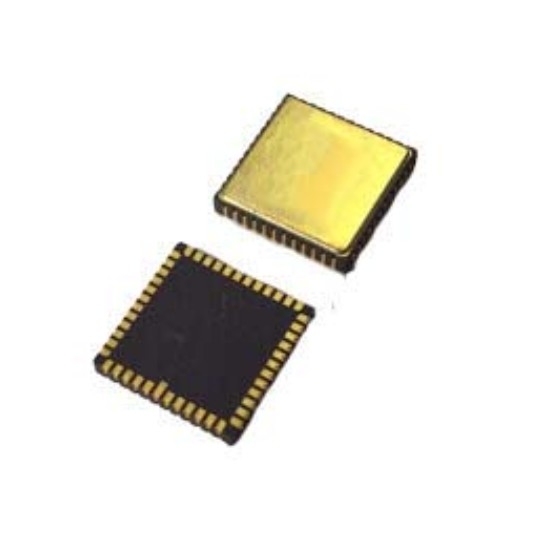

MEMS 지로 칩 고성능 지로 PCB
PCB 설계:
핀 VCP, VREF, VBUF 및 VREG에 대한 분리 콘덴시터는 가능한 한 핀에 가깝게 배치되어야하며, 흔적의 동등한 저항은 최소화되어야합니다.VREF에 대한 분리 콘덴사터의 다른 끝, VBUF 및 VREG는 가장 가까운 AVSS _ LN에 연결되고 자기 회전자를 통해 신호 토양에 연결됩니다.VCC가 정상적으로 작동할 때, 전체 전류는 약 35 mA 이므로 전압 안정성을 보장하기 위해 넓은 PCB 흔적이 필요합니다.스트레스 집중 영역을 피하기 위해 구성 요소를 찾습니다큰 열 분산 요소 및 외부 기계 접촉, 추출 및 당기는 영역을 피해야합니다.또한 전체 설비 중에 위치 스크루가 왜곡되기 쉬운 부위.
제품에 대해
| 성능 | MGZ1 | MGZ2 | MGZ3 | MGZ4 | MGZ5 | MGZ6 | |
| 범위 | deg/s | 500 | 500 | 500 | 400 | 400 | 8000 |
| 대역폭 @3DB 사용자 정의) | Hz | 250 | 250 | 250 | 200 | 100 | 200 |
| 출력 정확성 (디지털 SPI) | 비트 | 24 | 24 | 24 | 24 | 24 | 24 |
| 출력 속도 (ODR) (자격화) | Hz | 12K | 12K | 12K | 12K | 12K | 12K |
| 지연 (개인 맞춤) | ms | <2 | <2 | <2 | <2 | 3 | <2 |
| 편차 안정성 (알란 곡선 @ 25°C) | °C/hr ((1o) | <0.5 | <0.2 | <0.3 | <0.1 | <0.1 | <5 |
| 편향성 (비전 10세트리온 25°C) | °C/hr ((1o) | 3 | < 1 | <2.5 | <0.5 | <0.5 | <20 |
| 편향성 (비전 1세로 25°C) | °C/hr ((1o) | <9 | 3 | <7.5 | <1.5 | <1.5 | <60 |
| 편향 온도 변동 | deg/Hr/C | <2 | < 1 | <2 | <0.5 | <0.5 | <5 |
| 편차 반복성 (25°C) | °C/hr ((1o) | 3 | < 1 | 3 | <0.5 | <0.5 | <5 |
| 스카어 팩터 반복성 (25°C) | ppm ((1o) | <50ppm | <50ppm | <50ppm | <50ppm | <20ppm | < 10ppm |
| 공포 요인 변동 (1시그마) | ppm ((1o) | ±200ppm | ±200ppm | ±200ppm | ±200ppm | ± 100ppm | ± 100ppm |
| 공포 요인 비선형 (완전 온도에서) | ppm | < 300ppm | < 300ppm | < 300ppm | < 300ppm | <200ppm | < 100ppm |
| 각형 무작위 걷기 (ARW) | °/√h | <0.15 | <0.15 | <0.125 | <0.025 | <0.025 | < 1 |
| 결의 | °/시간 | < 1 | <0.5 | < 1 | <0.1 | <0.1 | <5 |
| 소음 (피크에서 피크까지) | deg/s | <±0.25 | <±0.20 | <±0.2 | <±0.1 | <±0.1 | <±1 |
| GValue 감수성 | °/hr/g | 3 | < 1 | 3 | < 1 | < 1 | 3 |
| 진동 정정 오류 (12gRMS,20-2000) | °/hr/g ((rms) | 3 | < 1 | 3 | < 1 | < 1 | < 1 |
| 전원 켜기 시간 ( 유효한 데이터) | s | 1 | 1 | 1 | 1 | 1 | 1 |
| 환경적 적합성 | |||||||
| 충격 (전력 켜) | 500g (1ms, 1/2 sine) | ||||||
| 충격 저항 (파워 오프) | 1Wg 5ms | ||||||
| 진동 (전력 가동) | 12g rms (20Hz~2kHz) | ||||||
| 작동 온도 | -45°C----+85°C | ||||||
| 보관 온도 | -50°C----+105°C | ||||||
| 높은 과부하 저항 (파워오프) | 10000g | 20000g | |||||
설치
고성능 MEMS 자이로스코프는 고정밀 테스트 장비입니다.PCB 보드에 장치를 설치할 때 다음 사항을 고려하는 것이 좋습니다.1) PCB에 센서의 배치를 평가하고 최적화하기 위해 설계 단계에서 다음 측면을 고려하고 추가 도구를 사용하는 것이 좋습니다.∼ 열성 측면기계적 스트레스의 경우: 굽기 측정 및/또는 유한 요소 시뮬레이션떨어지는 테스트가 수행됩니다.2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): ∆ 일반적으로 얇은 PCB 보드의 고유한 스트레스가 작기 때문에 PCB 두께를 최소로 유지하는 것이 좋습니다.기계적 스트레스로 인해 센서를 버튼 아래 또는 버튼 근처에 직접 배치하는 것은 권장되지 않습니다.· 센서를 컨트롤러 또는 그래픽 칩과 같은 매우 뜨거운 지점 근처에 배치하는 것은 권장되지 않습니다. 이것은 PCB 보드를 가열하고 센서의 온도를 상승시킬 수 있기 때문입니다.
