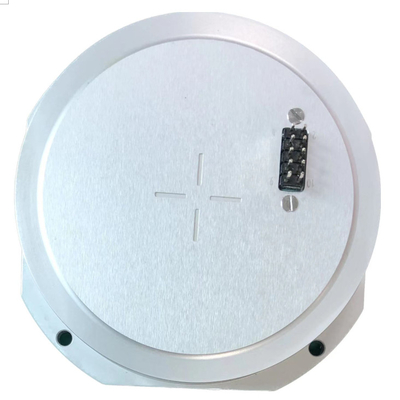

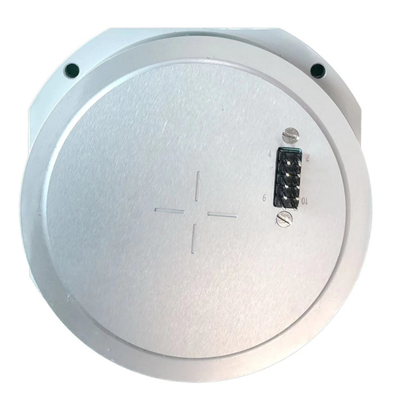

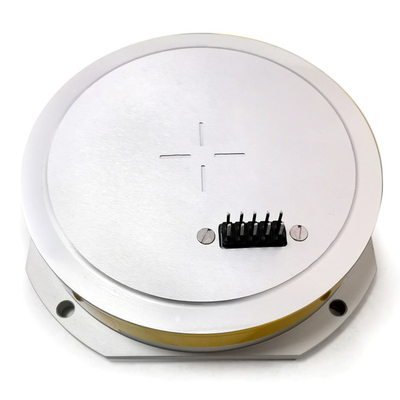

고성능 광섬유 자이로, 대체 자이로 센서 Vg910Angular 레이트 감지기

브랜드 이름:	Firepower
Model Number:	MFOG910
MOQ:	1
가격:	협상 가능
지불 조건:	전신환
공급 능력:	100/month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

상품 이름:

단일축 지로

측정 범위:

- 250~+250o/s

윤곽치수:

82×82×20mm

스케일 팩터:

7±0.5mvdeg/s

공급 전압:

불규칙진동:

6.06g,20~2000Hz

포장 세부 사항:

sponge+box

공급 능력:

100/month

강조하다:

단일축 각도 레이트 센서

파이버 자이로 각도 레이트 센서

2000Hz 광섬유 자이로

제품 설명

Vg910의 고성능 낮은 가격 파이버 자이로 파이버 자이로 각도 레이트 센서 대체 자이로 센서

1가지 개관

이 문서는 사용 요구와 VG-910 단일 축 광 섬유용 자이로스코프의 방법을 상세화합니다 (제품으로서 언급됩니다). 자이로스코프는 디지털과 아날로그의 2가지 상태를 가지고 있습니다. 사용자들은 다른 필요에 따라 다른 출력 상태로 자이로스코프를 특별주문할 수 있습니다.

2 제품 소개

2.1 원리

이 상품은 광학 사냑 효과를 기반으로 한 관성 각도 레이트 센서이며, 그것이 상품의 수감축을 따라 캐리어의 각도 비율을 측정하는데 사용됩니다.

2.2 기능

시뮬레이션 상태를 위해, 기능은 다음에 해당됩니다 :

1) 아날로그 상태 자이로스코프 : 각도 비율 아날로그 정보 (전압 신호)의 한 채널을 제공하세요.

2.3 응용 분야

제품은 주로 관성 항법 시스템에 적합하, 위치설정이고 방향 시스템, 태도 측정 시스템, 서보 기구에 의한 안정화계와 다른 애플리케이션입니다.

2.4 구성

제품의 주성분은 다음과 같습니다 :

1) 광학 경로는 SLD 조명 공급원, 광섬유 re, 통합된 광위상 변조기, 광학 파이버 커플러와 광검출기를 포함합니다 ;

2) 회로는 광원 구동 회로와 탐지와 제어신호 회로판을 포함합니다 ;

3) 자이로스코프 구조물 부품.

3. 주요 기술적 요구

3.1 기능

출력 각도 비율 아날로그 정보 (전압 신호).

3.2 구성

제품의 주성분은 다음과 같습니다 :

4) 광학 경로는 SLD 조명 공급원, 광섬유 re, 통합된 광위상 변조기, 광학 파이버 커플러와 광검출기를 포함합니다 ;

5) 회로는 광원 구동 회로와 탐지와 제어신호 회로판을 포함합니다 ;

3) 자이로스코프 구조물 부품.

3.3 개요와 설비 면적

전체적인 차원 (밀리미터) : 82 × 82 × 20 (L × W × H) ;

설비 면적 (밀리미터) : 보여지는 것으로서의, (60.8 ± 0.1) × (60.8 ± 0.1) (L × W), Φ3.6mm × 4.

고성능 광섬유 자이로, 대체 자이로 센서 Vg910Angular 레이트 감지기 0

3.5 주요 성능 파라미터
자세한 사항은 제품의 주요 성능 파라미터를 참조하세요.

일연번호	테스트 항목	유닛	기술적 요구
1	윤곽치수	밀리미터	82×82×20
2	보정 계수	mv/' /s	7±0.5
3	작동 온도	Ｃ	-40~+60
4	측정 범위	'/s	-250~+250
5	출력 극성	―-	시계 방향 회전은 양의 전압을 출력합니다
6	공급 전압	Ｖ	+5
7	불규칙진동	―-	6.06g,20~2000Hz
