| 브랜드 이름: | Firepower |
| 모델 번호: | F98B |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 200/월 |

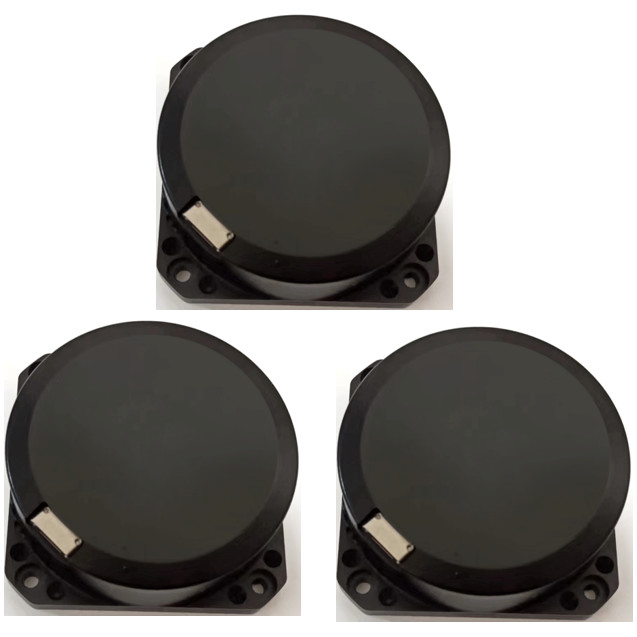

관성 각도 레이트 센서 광학 사냑 효과 자이로스코프 폐-루프 자이로 센서
이 상품은 광학 사냑 효과를 기반으로 한 관성 각도 레이트 센서이며, 그것이 상품의 수감축을 따라 캐리어의 각도 비율을 측정하는데 사용됩니다. 제품의 각도 비율 감지 장치는 광섬유 링입니다, 디지털 폐-루프 검출 회로가 외부 물리적 각도 비율에 의해 초래되고 광섬유 링에 의해 느껴진 오른쪽으로 돌고 시계 반대 방향인 전파 광의 광로차를 추출해서 사용되 그리고 한편 광학 경로 차 신호가 폐-루프 피드백과 통제를 위한 전압 신호로 변환되어서, 신호의 변조와 복조가 실현되고 고정밀 각도 비율 신호 검출의 목적이 달성됩니다.
| 일연번호 | 테스트 항목 | 유닛 | 기술적 요구 |
| 1 | 윤곽치수 | 밀리미터 | 98×98×35 |
| 2 | 시작 시간 | 분 | ≤3 |
| 3 |
제로바이어스 안정성 (10 Ｓ 평탄하게 하는, 1σ) |
o/h | ≤0.02 |
| 4 | 제로-바이어스 반복성 | o/h | ≤0.02 |
| 5 | 난보 계수 | o/h1/2 | ≤0.001 |
| 6 | 보정 계수 비선형성 | ppm | ≤20 |
| 7 | 보정 계수 반복성 | ppm | ≤20 |
| 8 | 작동 온도 | Ｃ | -40~+60 |
| 9 | 저장 온도 | Ｃ | -50~+70 |
| 10 | 다이내믹 레인지 | (') /s | ±300 |
| 11 | 공급 전압 | Ｖ | +5V |
| 12 | 스테아디-스테이트 소비 전력 | Ｗ | <4> |
전체적인 차원 (밀리미터) : (98 ± 0.1) × (98 ± 0.1) × (35 ± 0.1) (L × W × H) ;
설비 면적 (밀리미터) : (80 ± 0.1) × (80 ± 0.1) (L × W), Φ5.4mm × 4
전기적인 연결 인터페이스
|
포인트 번호 |
정의 |
논평 |
|---|---|---|
| 1,9 | +5V | 전력 공급 입력 |
| 2,10 | 국민 총수요 | 전력 접지 |
| 5 | RXD+ | 지로 차별적 구분과 보정 |
| 13 | RXD- | 부정적인 가팅 지로 차이 |
| 6 | TXD+ | 지로 차동 출력 긍정 |
| 14 | TXD+ | 지로 차별적 출력 음 |
| 3,4,7,8,11,12,15 | ―- | 레세르베드 |
