고정밀도 디지털 표시 턴테이블 프리덤 각도 턴테이블 금리 영향 진동 턴테이블

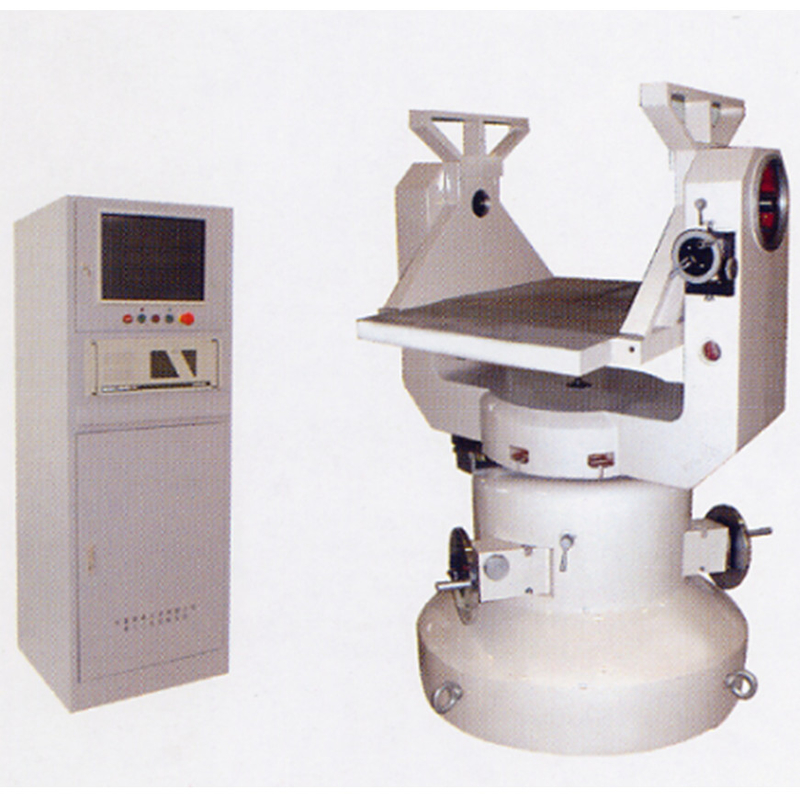

턴테이블은 수평 회전에 의해 구성된 기계적 턴테이블과 피치 영향 프리덤 각도 일부, 제어 장치이고, 클램프 기타 등등에서 설정합니다. 피치 영향과 수평선상 회전 부품은 독립적으로과 조합에서 일할 수 있습니다.
수평 회전 부분
| 테이블면 사이즈 | Ø320mm |
| 테이블면 저크값 | 0.004 밀리미터 |
| 평축과 하단측 사이의 평행한 에러 | ≤0.006mm |
| 중심 구멍 저크값 | 0.006 mm/100mm |
| 회동 각도 범위 | ±360' |
| 워킹 모드 | 동력구동, 수동 작동 |
| 각도 비율 | 0' /s~2' /s, 최대 8' /s |
피치 영향 부분
| 부하 성능 | 150 킬로그램 |
| 턴테이블 상부와 하단측 사이의 평행한 에러 | 0.006 밀리미터 |
| 피치 작업 플랫폼과 평축 사이의 평행한 에러 | ≤0.01mm |
| 피치 작업 플랫폼과 평축 사이의 거리 | 285±1mm |
| 영향 범위 | ±35' ~-65' 교차로 |
| 워킹 모드 | 설명서 |
성능 인덱스
| 각도 위치 측정기 정확도 | ≤±3" |
| 각도 위치 측정기 결의안 | ≤1" |
| 각도 위치 잠금 장치 정확도 | ≤2" |
