이원축 레이트 테이블, 두배 주축 위치 테이블, 정확한 시뮬라팅 테이블

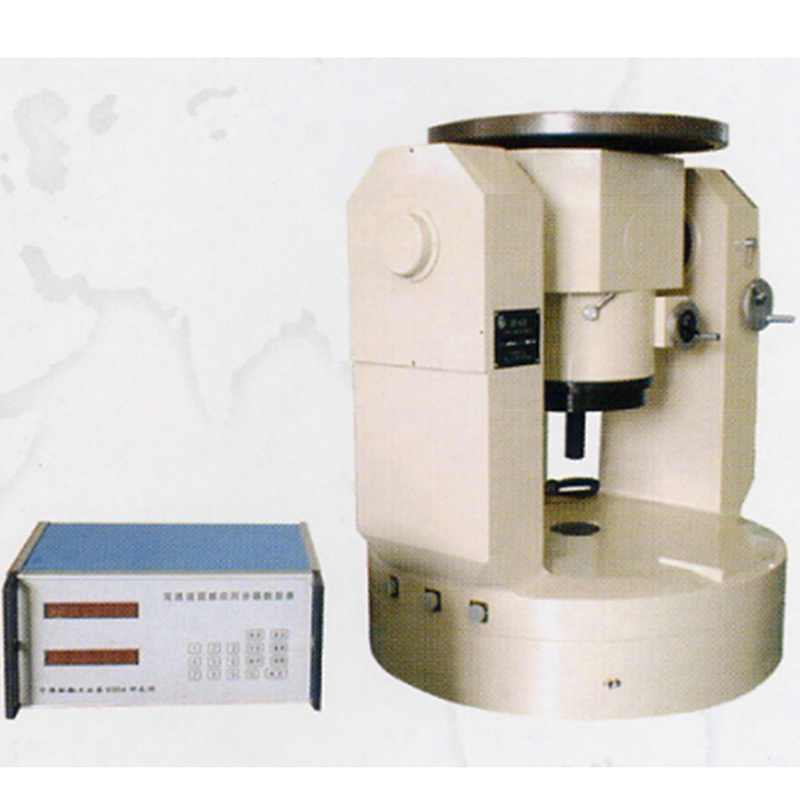

2ST-520은 턴테이블을 배치하는 디지털 표시를 운전하는 이원축 국면 종류 조종사들입니다. 그것은 지위 마이크로어저스트먼트를 용이하게 하기 위해 새로운 기계적인 구조를 채택합니다, 있습니다 고정밀도, 폭넓은 응용, 편리한 용법, 저비용, 기타 등등의. 그것은 관성 항법 시스템과 장치의 시험과 보정에 적합합니다.
| 항목 | 2ST-520 | 이원축 수동 작동 |
| 부하 용량 | 50 킬로그램 | 40 킬로그램 |
| 최대 피시험물 크기 | Ø80 Ｘ 240 밀리미터 | Ø420 Ｘ 200 밀리미터 |
| 테이블면 지름 | Ø520mm | Ø460mm |
| 테이블면 평탄성 | 0.01 밀리미터 | 0.01 밀리미터 |
| 테이블면 저크값 | 0.03 밀리미터 | 0.03 밀리미터 |
| 테이블면 재료 | 1cr18Ni9Ti | 캐스팅 |
| 워블 에러 |
내부 루프 : ±2" 외부 제어 루프 : ±3" |
±2" |
| AX 수직 | ±3" | ±3" |
| 회동 각도 범위 |
내부 루프 : 연속적입니다 외부 제어 루프 : ±90' |
내부 루프 : 연속적입니다 외부 제어 루프 : ±90' |
| 조절 범위를 이끌기 | ±2" | |
| 워킹 모드 | 위치 | 위치 |
| 기계 본체 체중 | 약 700 킬로그램 | |
| 외곽 라인 사이즈 | Appr 850 Ｘ 650 Ｘ 900 밀리미터 | |
| 슬립 링 | 40 벨소리 | 8 벨소리 Ｘ 2A |
| 컴퓨터 포트 | RS232 | RS232 |
| 각도 위치 측정기 정확도 (내부 루프) | ±4" | ±3" |
| 각도 위치 측정기 정확도 (외부 제어 루프) | ±5" | ±5" |
| 각도 위치 측정기 결의안 (내부 루프) | 0.36" | 0.36" |
| 각도 위치 측정기 결의안 (외부 제어 루프) | 0.36" | 0.36" |
| 각도 위치 측정기 반복성 (내부 루프) | ±2″ | |
| 각도 위치 측정기 반복성 (외부 제어 루프) | ±3″ |
