F70 저바이어스 파이버 자이로 저소음 옵틱 gyro.pdf
네비게이션 지로 저비용 관성 자이로 센서 항공 자이로 센서

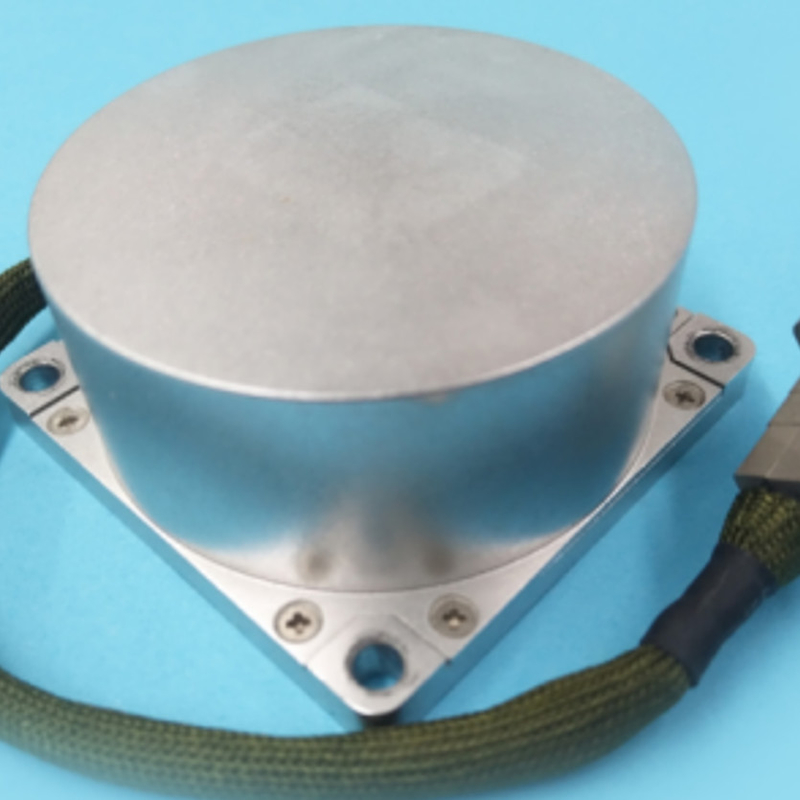

F70은 인터페로메트릭 디지털 클로즈-루프 단일 축 광섬유 자이로입니다. 그것은 고대역폭, 부족한 활성화 시간, 충격 저항, 내진동성과 감당할 수 있는 비용의 특징을 이루는 전통적 기계식 자이로를 위한 완전한 대체입니다. F70 안개는 내장된 디지털 신호 처리 프로세서를 채택합니다. 통합된 적응 필터는 50%-70%까지 바이어스 안정도와 각 난보, 온도의 영향을 감소시킬 뿐만 아니라 의미 심장하게 바이어스 안정도, 각 난보, 보정 계수 선형성과 견고성을 향상시키는 기술을 감소시킵니다. 부딪히기 위한 예외적 바이어스 안정도, 각도 난보와 저항은 그것을 다양한 군부와 산업 적용에 이상적이게 합니다. F70is 각도 속도 센서가 빛, 메커니즘과 엘에트리시티와 통합했습니다. 그것은 사그냑 에프 fect와 폐쇄 루프 제어 검사 기술을 기반으로 합니다. 그것은 시험을 받습니다, 전체 폐쇄 루프 과정을 실현하면서, 과정과 위상차 Ｐ에 의한 피드백이 두 오피프스이트 투과광을 지나서 로듀스드. 항목은 주로 광학 경로 단위, 회로 유닛과 구조적인 유니트까지 구성됩니다. 그것은 전자 에치케니컬 지로와 비교하여 단순한 구조 Ｅ, 아니오 움직이는 부품, 어떤 착용부, 더 빠른 시작, 더 작은 크기와 불을 붙이는 사람을 가지고 있지 않습니다. 그것은 넓게 미사일 유도 및 제어, 위치설정과 탱크의 조준 시스템에서 사용되고 차량, 선박의 광전자 추적 시스테와 싸울 수 있습니다
적용 분야 : 배치하는 매체와고 정밀도 관성 항법 시스템과 방향 시스템, 자세 측정 시스템, 서보 기구에 의한 안정화계, 등에서 적용.
| 프로젝트 | 유닛 | F70-98 |
| 측정 범위 | o/s | -400~+400 |
| 공간 온도(o/h,100s,1σ)의 바이어스 안정도 | o/h | ≤ 0.012 |
| 고정된 온도(o/h,100s,1σ)의 선입견 반복성 | o/h | ≤ 0.012 |
| 가득 찬 온도(o/h,100s,1σ)의 선입견 반복성 |
o/h
|
≤ 0.03
|
| 난보 계수 | o/√h | ≤ 0.0025 |
| 팩터논린에아르를 평가하세요 | ppm | ≤ 10 |
| 팩터리피트아빌리티를 평가하세요 | ppm | ≤ 10 |
| 팩터어시머트리를 평가하세요 | ppm | ≤ 10 |
| 시작 시간 | 분 | ≤5 |
| 대역폭 | Hz | >200 |
| 전원 공급기 | Ｖ | -5,+5 |
| 힘 | Ｗ | ≤6 |
| 작동 온도 | Ｃ | -40~+65 |
| 저장 온도 | Ｃ | -45~+85 |
| 진동 | Hz,g2/Hz | 20~2000,0.06 |
| 충격 | Ｇ, 부인 | 30,11 |
| 데이터 새로고침 속도 | Hz | 200~2000 |
| 보드 비율 | bps | 115200~921600 |
| 아웃풋메소드 | / | 방아쇠식인 (맞춘) (채무 불이행) /를 방송하세요 |
| 인터 페이스 레벨 | / | 아르 에스 422 |
| 연결기 | / | J30J-15TJL |
| 형상치 | 밀리미터 | Φ70×32 |
