| 브랜드 이름: | AVIC |
| 모델 번호: | F98 |
| 모크: | 1 |
| 지불 조건: | 전신환 |
| 공급 능력: | 50/month |

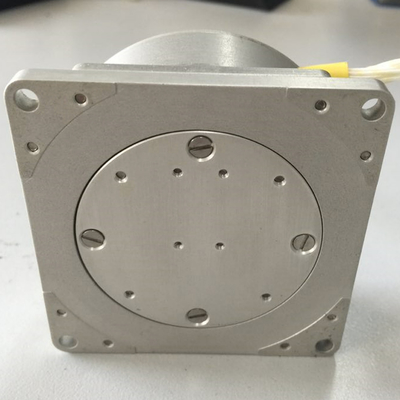

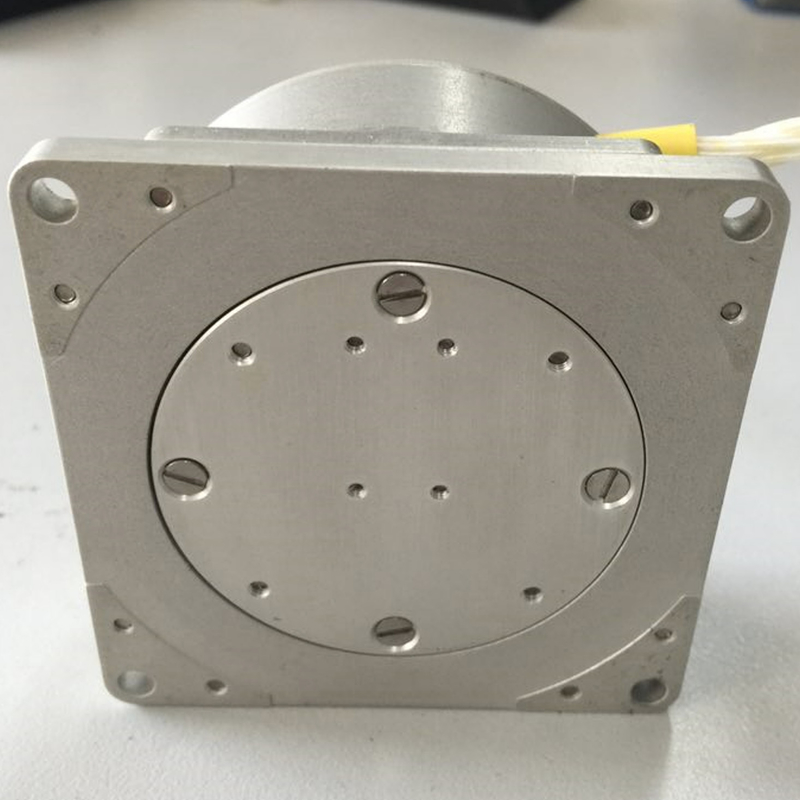

F98 1 주축 안개 단일축 파이버 자이로 센서 낮은 비...
0.03' /h 선입견 지로 관성 지로 각도 레이트 센서
기술
F98 단일 축 광 섬유용 자이로스코프는 완전 고체 상태 고정밀 각도 비율 관성 센서 장치 인테그레이팅 빛, 기계고 전기입니다. 제품은고 정밀도와 높은 신뢰도의 특성을 가집니다.
제품은 0.03' /h (10대 매끄러운), 응답 주파수 대역 폭, ±5V DC 전력 공급 장치, 전력 5W 이하 작거나 같은 제로바이어스 안정을 가지고 있고, 사용자들이 사용하기 위한 편리한 RS422 디지털 통신 방식을 채택하고, 전통적 기계적 자이로스코프를 대체하기 위해 이상적 관성구입니다.
적용 분야 : 배치하는 고정밀 관성 항법 시스템에서 적용과 방향 시스템, 자세 측정 시스템, 서보 기구에 의한 안정화계, 등.
애플리케이션
●UAV/AUV/Helicopter ●Tactical 핵 무기 ●Aeronautics와 우주 항행학
●Vehicle 내비게이션을 안정시키는 ●Integrated 네비게이션 시스템 ●inertial 플랫폼
성능 특성
| 아니오. | 매개 변수 | F98-400 | 유닛 | 발언 | ||||||
| 1 | 최대 각도 비율 | ±400 | '/s | |||||||
| 2 | 보정 계수 |
1650000× (1±10%) |
SP/' /s | |||||||
| 3 | 실온에서 보정 계수 비선형성 | ≤20 | ppm | @25C |
||||||
| 4 | 실온에서 보정 계수 반복성 | ≤20 | ppm | @25C | ||||||
| 5 |
전체에서 보정 계수 반복성 온도
|
≤50 | ppm | -40C~+70C | ||||||
| 6 | 실온에서 바이어스 안정도 | ≤0.02 |
10대 1σ', /h |
@25C | ||||||
| 7 | 실온에서 선입견 반복성 | ≤0.01 | 1σ', /h | 선입견 | ||||||
| 8 | 툴 온도에서 선입견 반복성 | ≤0.03 | 1σ', /h | -40C~+70C | ||||||
| 9 | 교체 온도에서 바이어스 안정도 | ≤0.015 |
100s 1σ', /h |
0.3C/min,-40C~+70C | ||||||
| 10 | 난보 | ≤0.003 | ' / | |||||||
| 11 | 활성화 시간 | 0 | 분 | |||||||
| 12 | 진동 뒤에 있는 진동 / 전에 진동 / 동안 편중치 | ≤0.05 | '/h | |||||||
| 13 | 진동 뒤에) / 전에 편중치 | ≤0.05 | '/h | |||||||
| 14 | 자기 감도 | ≤0.01 | '/h/Gs | |||||||
| 15 | 역치 | ≤0.02 | '/h | |||||||
| 16 | 진동 |
20Hz~2000Hz
|
Hz/10min | |||||||
| Ｘ | Ｙ | Ｚ | ||||||||
|
진동 스펙트럼 |
||||||||||
| 17 | 영향 | 15g(3times) | 하프 사인 wave/11ms | |||||||
| ±X | ±Y | ±Z | ||||||||
차원
