1 축 자이로 광섬유 자이로 센서 사그나크 원리에 기초한 관속률 관성 센서

1 축 자이로 광섬유 자이로 센서 사그나크 원리에 기초한 관속률 관성 센서

브랜드 이름: avic
모델 번호: F98
모크: 1
지불 조건: 전신환
공급 능력: 50/month
자세한 정보
원래 장소:
중국
최대 각도 비율:
400' /s
보정 계수:
1650000× (1±10%)
보정 계수 비선형성:
≤20PPM
바이어스 안정도:
<0>
난보:
≤0.003deg/s
역치:
≤0.02' /h
포장 세부 사항:
sponge+는 권투합니다
공급 능력:
50/month
제품 설명

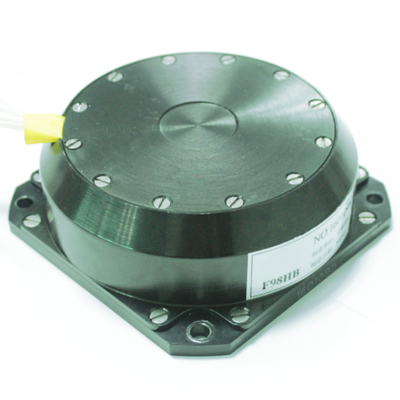

1 축 자이로 광섬유 자이로 센서 사그나크 원리에 기초한 관속률 관성 센서





설명

이 제품은 사그나크 원리에 기반한 관성 각속도 센서이며, 제품의 민감 축 주위의 운반기의 각속도 움직임을 측정하는 데 사용됩니다.이 제품은 각도 감지 장치에 대한 섬유 반지, 닫힌 루프 감지 회로에 기초하여, 광섬유 반지의 민감한 각도율에 의한 단계 차이, 간섭에 의해 신호 강도에 변화,감지 회로 전압 신호로 강도 신호를 변경, 그리고 신호는 모듈링과 demodulation을 통해 감지됩니다, 그런 다음 피드백 신호는 폐쇄 루프 제어 실현을 위해 광 경로로 돌아갑니다.

이 제품은 광학 시스템과 그에 해당하는 전원 공급 및 데이터 처리 회로로 구성된 관성 센서이며 단일 축 각의 추가 정보를 제공할 수 있습니다.

이 제품은 주로 고 정밀성 관성 내비게이션 시스템 및 위치 및 오리엔테이션 시스템의 관성 측정 시스템에 사용됩니다.



특징

● 모든 섬유로 설계된 - 긴 수명, 작은 패키지 크기, 높은 안정성 및 더 많은 간섭 저항성.

● 융합 섬유 편광기 - 최소 삽입 손실 및 높은 소멸 비율, 온도 및 기계 충격에 대한 더 많은 저항, 그리고 강렬한 진동을 제공합니다.

● 신뢰성 있는 콤팩트 패키지 - 모든 종류의 환경에 사용할 수 있고 민간 및 군사 분야에서 광범위한 응용을 위해 이상적입니다.

● QuichLaunch 기술 - 외부 정정 없이 최소 활성화 시간.

● 최적의 파장 - 동일한 구조, 크기 및 비용으로 50%의 감수성을 향상시킵니다.

● 소음 격리 및 압축 -각 무작위 걸음을 현저히 줄입니다.

● 셀프트랙 기술 - 지로 다이내믹 범위 개선



신청서

●UAV/AUV/헬리콥터 ●전술 핵무기 ●항공 및 우주 비행

●종합 내비게이션 시스템 ●무력 플랫폼 안정화 ●자동차 내비게이션

1 축 자이로 광섬유 자이로 센서 사그나크 원리에 기초한 관속률 관성 센서 0

성능 특성



- 아니 매개 변수 F98-400 단위 언급
1 최대 각도 속도 ±400 °/s
2 규모 요인

1650000 ×

(1±10%)

SP/°/s
3 방온에서 스케일 인자 비선형성 ≤20 ppm
@25°C
4 방온에서 스케일 인자 반복성 ≤20 ppm @25°C
5

스케일 인자 반복성 전체

온도



≤50 ppm -40°C~+70°C
6 객실 온도에서의 편향성 안정성 ≤0.02

10s

1σ,°/h

@25°C
7 객실 온도에서의 편견 반복성 ≤0.01 1σ,°/h 편견
8 툴 온도에서의 편견 반복성 ≤0.03 1σ,°/h -40°C~+70°C
9 변동 온도에서의 편향성 안정성 ≤0.015

100달러

1σ,°/h

00.3°C/min,-40°C~+70°C
10 무작위적으로 걷는 것 ≤0.003 °/
11 활성화 시간 0
12 진동 중/진동 전/진동 후의 편차 값 ≤0.05 °/h
13 진동 전/후의 편차 값) ≤0.05 °/h
14 자기 민감도 ≤0.01 °/h/G
15 임계 값 ≤0.02 °/h
16 진동

20Hz~2000Hz



Hz/10min
X Y Z

진동

스펙트럼


17 영향력 15g ((3번) 반 시노스 파동 / 11ms
±X ±Y ±Z



크기

1 축 자이로 광섬유 자이로 센서 사그나크 원리에 기초한 관속률 관성 센서 1
