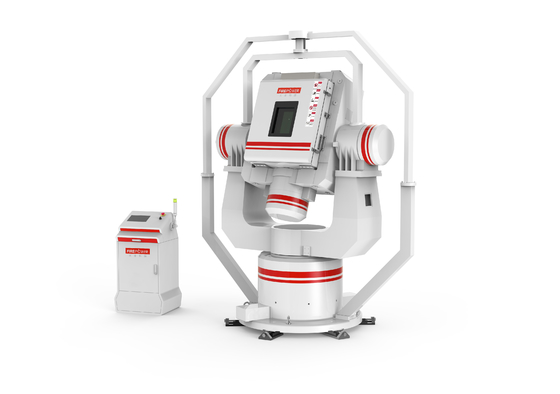

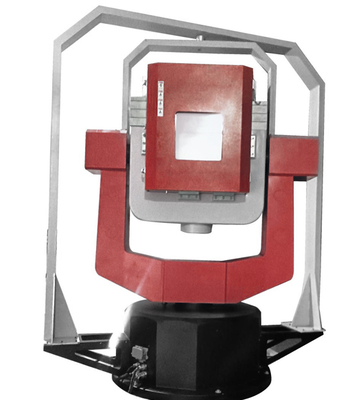

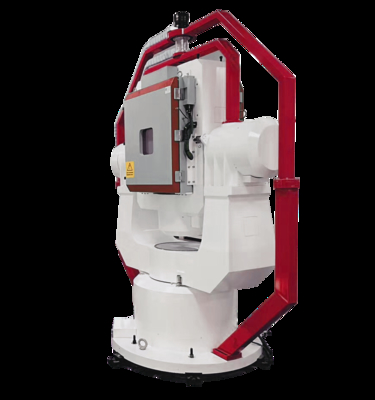

세 축 회전대 는 분류 목적에 따라 전통적인 세 축 회전대와 온도 상자를 갖춘 세 축 회전대 를 포함한다.전통적인 3 축 스핀드 테이블은 주로 2 축 구조입니다.위치, 속도 및 스윙 기능과 함께 UUT 및 UOO. 온도 상자와 함께 3 축 회전 테이블의 주요 구조는 위치를 실현 할 수있는 UUT 유형에 속합니다.특정 온도 범위에서 속도 및 스윙 기능.
관성 내비게이션 테스트 턴테이블은 주로 기계 몸, 제어 시스템, 전력 드라이브 시스템 등으로 구성됩니다. 작업 상태는 위치, 속도, 스윙, 진동, 추적 서보 등이 포함됩니다.다른 시험 요구 사항에 따라, 단일 축, 이중 축, 삼중 축 및 여러 축이 있습니다; 제어 방법은 자동, 수동 및 시뮬레이션 등이 될 수 있습니다. 가까운 제어 및 원격 제어가 가능합니다.보호 기능에는 과잉률 보호가 포함됩니다., 초전류 보호, 초전압 보호, 초열 보호, 초 제한 모션 비상 전원 차단 보호 등다른 환경 조건에서 테스트는 추가 온도 챔버와 진공 상자로 수행 할 수 있습니다..
| 주요 기술 매개 변수 | 최대 부하 최대 무게:50Kg | |
| 최대 부하 최대 크기:450×400×350 mm | ||
| 기계 구조:UUT | ||
| 테이블 상단 지름:550mm | ||
| 3 축 교차점:0.25mm 공 반지름 (프로세스 보증) | ||
| 기울기 회전 정확도 | 핑크 ±3′′; 롤 ±3′′; 오프라인 ±3′′ | |
| 세 축 수직성: 피치 및 롤 축 ±3′′ | ||
| 3축 각 위치 정밀도:±3′′ | ||
| 3축 각 위치 반복성:2′′ | ||
| 3축 회전 범위:연속 | ||
| 각속도 범위 | 롤 ±0.001o/s ‧500o/s | |
| 피치 ±0.001 o/s 400 o/s | ||
| 부문 ±0.01 o/s 400 o/s | ||
| 최대 각속도 (부하와 함께) | 롤 1000°/s2 | |
| 진동 600°/s2 | ||
| 부류 400°/s | ||
| 속도 매끄러움 | 360° 이상, 정속 0,001°/s | |
| 속도 정확도 | (360° 평균) ±5×10-5 (50PPM) ((10° 평균) ±1×10-4 ((100PPM) ((1° 평균) ±1×10-3 ((1000PPM) | |
| 속도 해상도 | 0.0001 o/s | |
| 시스템 대역폭: (-3dB) | 롤 15Hz | |
| 피치 10Hz | ||
| 직류 8Hz | ||
| 디지털 시뮬레이션 기능, RS232 통신 인터페이스, GPS | ||
| 전기 전도성 슬리프 루프 (사용자 90 루프) | ||
| 온도 챔버 | 기계적 냉각 | |
| 범위 Min= - 65,Max= + 90,Avg= 25 °C | ||
| 긍정적 기울기 1,0°C/min;부적 기울기 1,0°C/min | ||
| 정확도 ± 1 °C 안정성 ± 0,1 °C | ||
| 힘 | a) 3단계 4선 380V±10%,50Hz ± 3% | |
| b) 단상, 220V±10%, 50HZ±3% | ||
| 작업 상태 | a) 작동 온도:20±10oC | |
| b) 상대 습도:≤50% ((30oC); | ||
| c) 지상선의 지상 저항 <2Ω | ||
| (d) 진동 단열 기지; | ||
